Depurazione Civile
Filtro Percolatore Aerobico
Prefabbricato in cemento armato
Marcatura CE norma di riferimento UNI EN 12566-3
Dimensionamento Civile abitazione / Ristoranti / Alberghi / Mense / Catering

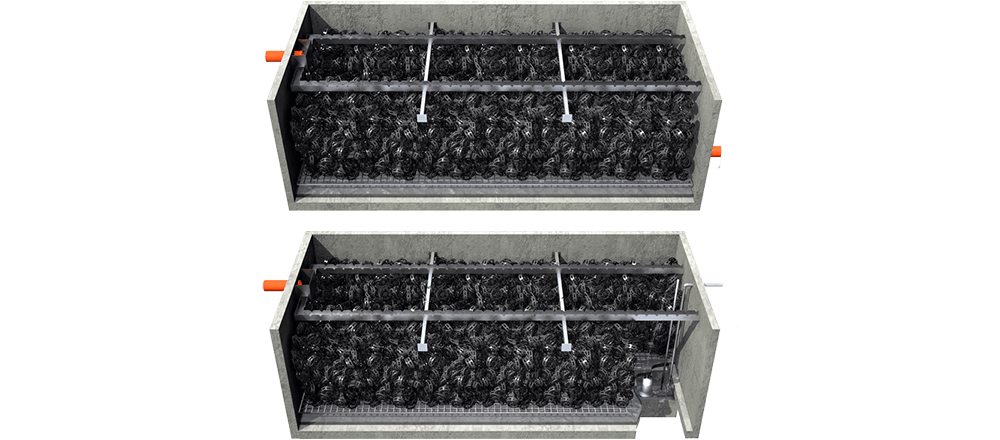

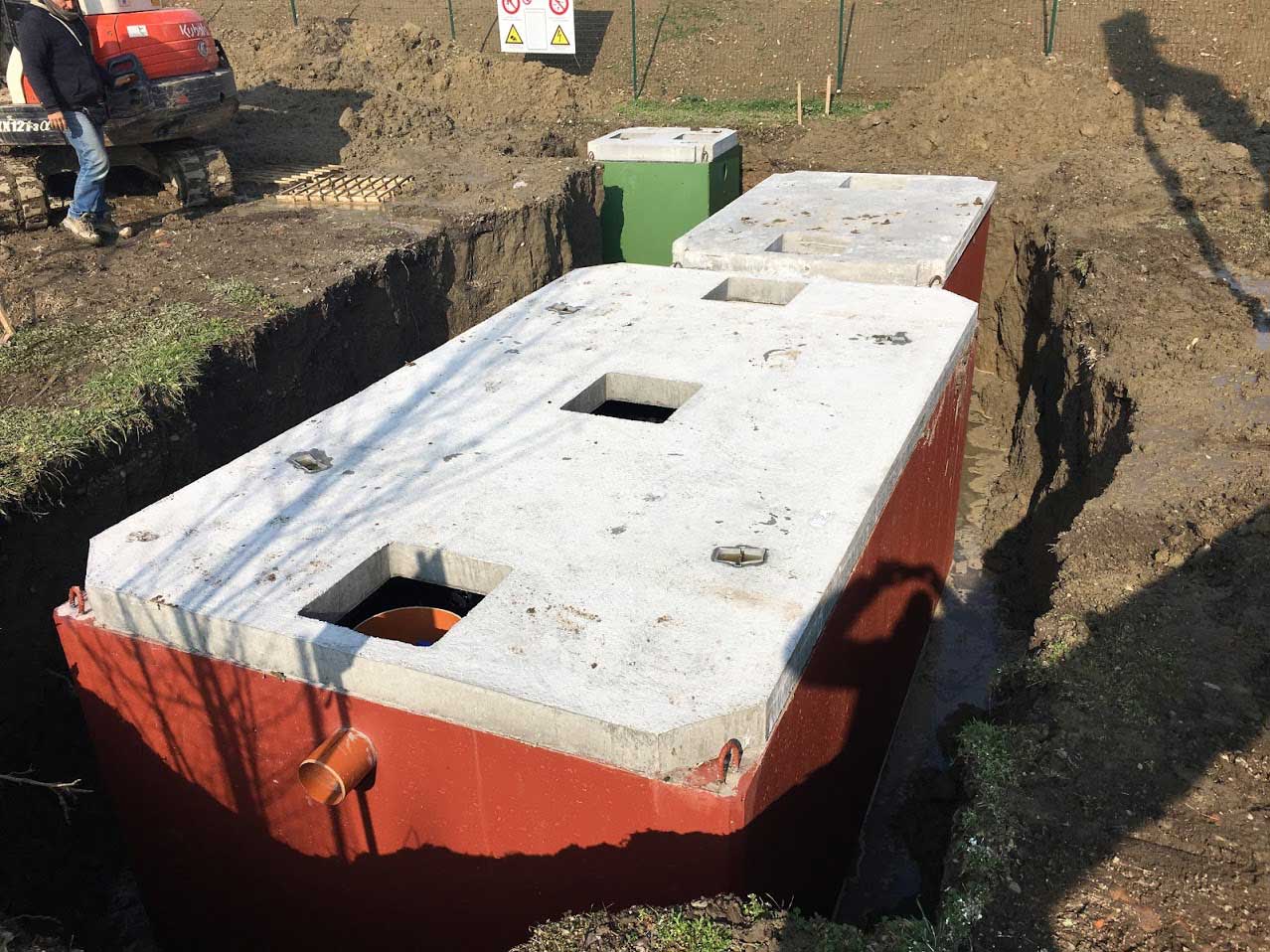

Caratteristiche e Funzionamento
Il Filtro Percolatore Aerobico è sempre idoneo alla depurazione delle acque reflue domestiche con recapito finale diverso da pubblica fognatura da installare a valle di sedimentazione primaria. All'interno della vasca sono presenti corpi di riempimento ad alta superficie specifica per la formazione di un film biologico costituito da batteri che, a contatto con il liquame, effettuano l'abbattimento delle sostanze inquinanti.
Il liquame a differenza dei sistemi anaerobici, viene distribuito su tutta la superficie del percolatore mediante canali microfessurati o canaline con stramazzo regolato, successivamente attraversa il biofilm batterico reticolare che provvede a metabolizzare le sostanze organiche disciolte con flusso dall'alto verso il basso, apportando insieme ossigeno ai batteri. Nel caso in cui non ci siano le condizioni per poter scaricare al livello di uscita del percolatore, si può prevedere all'interno dello stesso l'installazione di specifico sistema di rilancio, con predisposizione di canale di posizionamento e controllo; questo permette di rilanciare alla quota massima il refluo garantendo in ogni caso la corretta logica di processo.
Il dimensionamento prevede una massa filtrante calcolata con la formula S=N/H² nella versione tipo "C" e con mc.0,30/0,20/0,15xA.E. nella versione tipo "F/R".

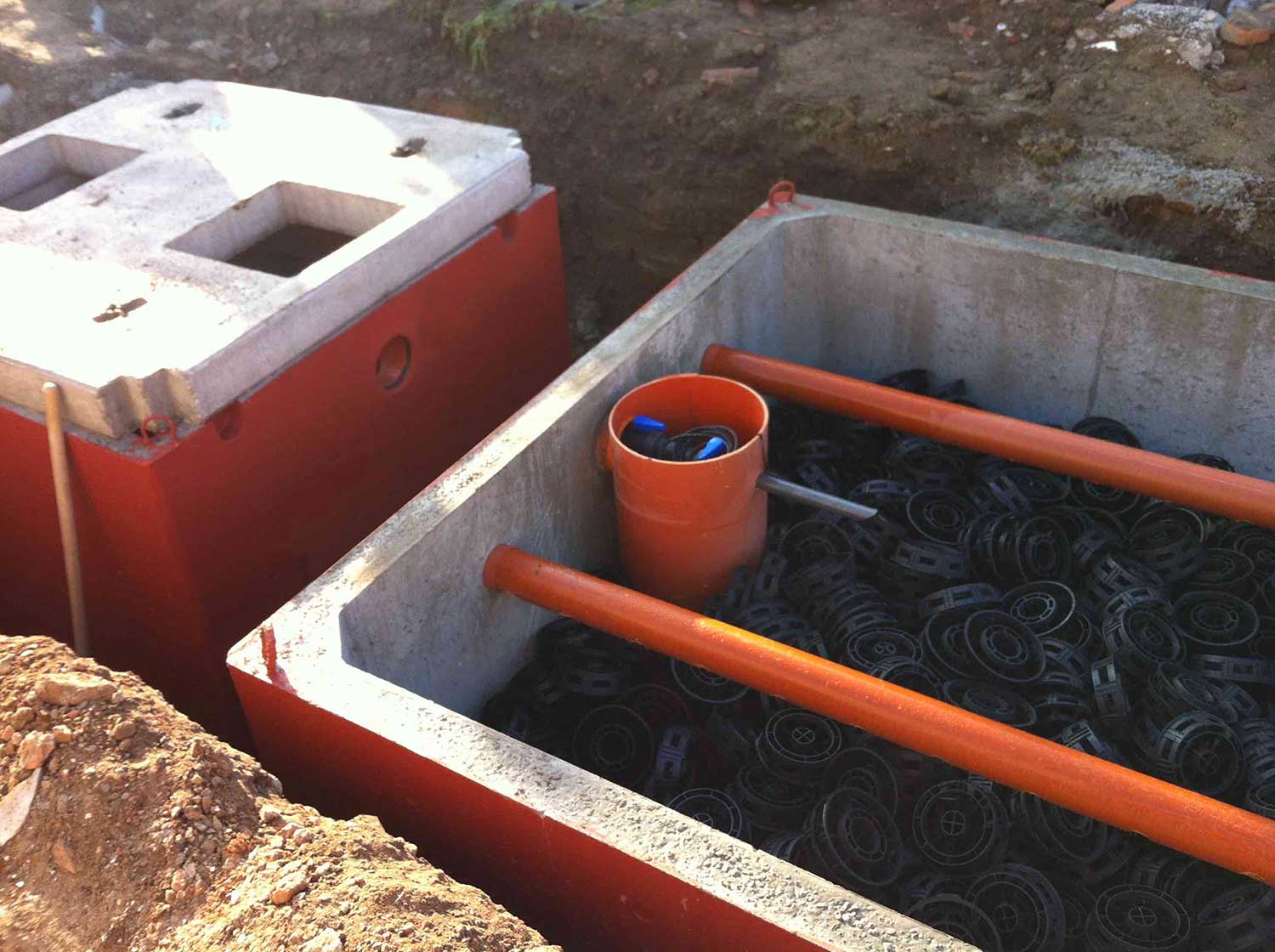

Corpi di Riempimento
Forma: circolare
Materiale: polipropilene isotattico nero
Dimensione: ca.170 mm
Superficie specifica: ca.120 m²/m³
Indice di vuoto: ca.95%
Peso a secco: 32 kg/m³
Peso in esercizio: ca. 350 kg/mc
Metodo di riempimento: alla rinfusa
Voce di Capitolato
Fornitura e posa in opera di Filtro Percolatore Aerobico tipo "C" con uscita bassa, marcato CE, conforme alla norma UNI EN 12566-3, prodotto in SERIE DICHIARATA, codice FBAEC___ oppure FBAEC-MK__ (versione Miniblock), delle dimensioni esterne di cm.____x____xh____ e N.____ A.E., con uscita bassa e con massa filtrante (Corpi di Riempimento) calcolata secondo con la formula S=N/H².
A richiesta: fornitura e montaggio di elettropompa sommersa monofase per uscita alta da installarsi all'interno del Filtro Percolatore Aerobico.
In uscita dal Filtro Percolatore Aerobico le normative vigenti richiedono sedimentatore tipo Vasca Imhoff di volume pari alla metà o 1/3 di quello previsto come trattamento primario.
Il Filtro Percolatore Aerobico tipo "C" marcato CE viene prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN.
Il Filtro Percolatore Aerobico tipo "C" marcato CE viene fornito completo di:
fori di entrata/uscita, raccordo pvc in entrata e relativo canale/canali di distribuzione in pvc, impronte/fori sfiato/i posto/i lateralmente al foro di entrata, canale di raccolta in pvc e relativo tronchetto pvc in uscita, completo di Corpi di Riempimento in polipropilene.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Fornitura e posa in opera di Filtro Percolatore Aerobico tipo "F/R" con uscita bassa, prodotto in SERIE DICHIARATA, codice FBAEFR___ , delle dimensioni esterne di cm.____x____xh____ e N.____ A.E., con uscita bassa e con massa filtrante (Corpi di Riempimento) calcolata con mc.0,30/0,20/0,15xA.E.
A richiesta: fornitura e montaggio di elettropompa sommersa monofase per uscita alta da installarsi all'interno del Filtro Percolatore Aerobico.
In uscita dal Filtro Percolatore Aerobico le normative vigenti richiedono sedimentatore tipo Vasca Imhoff di volume pari alla metà o 1/3 di quello previsto come trattamento primario.
Il Filtro Percolatore Aerobico tipo "F/R" viene prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN.
Il Filtro Percolatore Aerobico tipo "F/R" viene fornito completo di:
fori di entrata/uscita, raccordo pvc in entrata e relativo canale/canali di distribuzione in pvc, impronte/fori sfiato/i posto/i lateralmente al foro di entrata, canale di raccolta in pvc e relativo tronchetto pvc in uscita, completo di Corpi di Riempimento in polipropilene.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Normativa
Delibera Regionale Emilia Romagna n°1053/03,
Delibera Giunta Regionale Umbria del 07 maggio 2019 N.627,
Linee Guida Regione Friuli Venezia Giulia L.G.40.02-E2 del 07/06/2019.
Campi d'Impiego
Impianti civili, macelli, salumifici, cantine vinicole, caseifici, industrie alimentari, industrie conserviere, pastifici, prodotti dolciari, industrie ittiche, lavanderie e tintorie, civile abitazione, condomini, ristoranti, alberghi, ospedali, comunità, mense, catering, scuole, bar, campeggi, stabilimenti balneari, autogrill, centri produzione pasti.
Misure Filtro Percolatore Aerobico Tipo "C" uscita bassa o alta con elettropompa
Download Quote E.U.
Selezionare il codice articolo per accedere alle Quote E.U. del prodotto.
Download Schede Tecniche
Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.
| Codice Articolo |
Abitanti Equivalenti (N) | Volume utile filtro (mc) |
Volume totale (lt) |
Dimensioni esterne Filtro Aerobico (cm) | Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | ||||
| Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
|||||
| FBAEC01 | 1 | 0,91 | 1.800 | 125 | 130 | 150 | 17,8 | 4,0 | 6,1 | 8,1 |
| FBAEC01B | 2 | 1,82 | 2.600 | 125 | 180 | 150 | 22,0 | 5,6 | 8,4 | 11,2 |
| FBAEC01A | 3 | 2,73 | 3.800 | 175 | 180 | 150 | 26,4 | 7,8 | 11,7 | 15,6 |
| FBAEC-MK2C | 4 | 2,67 | 3.700 | 120 | 220 | 205 | 45,0 | 7,0 | 10,0 | 13,0 |
| FBAEC03B | 5 | 3,55 | 4.100 | 180 | 180 | 180 | 47,3 | 8,0 | 12,1 | 16,1 |
| FBAEC04A | 6 | 4,26 | 5.100 | 180 | 220 | 180 | 53,8 | 9,8 | 14,8 | 19,7 |
| FBAEC-MK4C | 6 | 4,00 | 5.600 | 120 | 320 | 205 | 60,0 | 10,0 | 14,0 | 19,0 |
| FBAEC04 | 7 | 4,67 | 6.000 | 180 | 220 | 200 | 57,8 | 9,8 | 14,8 | 19,7 |
| FBAEC05A | 8 | 5,67 | 6.500 | 180 | 270 | 180 | 62,2 | 12,1 | 18,1 | 24,1 |
| FBAEC05 | 9 | 6,00 | 7.500 | 180 | 270 | 200 | 66,7 | 12,1 | 18,1 | 24,1 |
| FBAEC06 | 10 | 6,67 | 9.000 | 180 | 320 | 200 | 75,3 | 14,3 | 21,5 | 28,6 |
| FBAEC06A | 12 | 8,00 | 10.500 | 180 | 370 | 200 | 84,1 | 16,5 | 24,8 | 33,1 |
| FBAEC08B | 15 | 10,00 | 13.000 | 246 | 320 | 200 | 93,4 | 19,6 | 29,3 | 39,1 |
| FBAEC09 | 20 | 13,33 | 17.000 | 246 | 420 | 200 | 114,2 | 25,7 | 38,5 | 51,3 |
| FBAEC10 | 23 | 15,33 | 19.000 | 246 | 470 | 200 | 129,0 | 28,7 | 43,1 | 57,4 |
| FBAEC11 | 25 | 16,67 | 21.000 | 246 | 520 | 200 | 139,3 | 31,8 | 47,7 | 63,6 |
| FBAEC12 | 28 | 18,67 | 23.000 | 246 | 570 | 200 | 149,8 | 34,8 | 52,2 | 69,7 |
| FBAEC13 | 30 | 20,00 | 26.000 | 246 | 620 | 200 | 160,2 | 37,9 * | 56,8 * | 75,8 * |
| FBAEC14 | 34 | 22,67 | 28.000 | 246 | 670 | 200 | 171,0 | 40,9 * | 61,4 * | 81,9 * |
| FBAEC15 | 35 | 23,33 | 30.000 | 246 | 720 | 200 | 185,4 | 44,0 * | 66,0 * | 88,0 * |
| FBAEC16 | 39 | 26,00 | 32.000 | 246 | 770 | 200 | 196,1 | 47,1 * | 70,6 * | 94,1 * |
| FBAEC17 | 40 | 26,67 | 34.000 | 246 | 820 | 200 | 206,2 | 50,1 * | 75,2 * | 100,2 * |
| FBAEC18 | 42 | 28,00 | 36.000 | 246 | 870 | 200 | 216,6 | 53,2 * | 79,7 * | 106,3 * |
| FBAEC19 | 45 | 30,00 | 38.000 | 246 | 920 | 200 | 227,1 | 56,2 * | 84,3 * | 112,4 * |
| FBAEC20 | 48 | 32,00 | 40.000 | 246 | 970 | 200 | 241,8 | 59,3 * | 88,9 * | 118,5 * |
| FBAEC21 | 50 | 33,33 | 42.000 | 246 | 1020 | 200 | 252,1 | 62,3 * | 93,5 * | 124,7 * |
* Lastre di copertura divise in due parti
I dati riportati sono indicativi
Vasche Imhoff da installare a valle del Filtro Percolatore Aerobico tipo "C"
(** calcolata come la metà o un terzo di quella iniziale)
| Codice Articolo |
FBAEC associato n° A.E. fino a... |
Volume Utile (Sed.+Dig.) (lt) |
Dimensioni esterne Vasca Imhoff (cm) |
Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | |||||
| ** 1/2 A.E. FBAEC | ** 1/3 A.E. FBAEC | Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
|||
| IMHOFF1000 | 6 | 9 | 850 | 125 | 130 | 100 | 13,4 | 4,0 | 6,1 | 8,1 |
| IMHOFF1400 | 10 | 15 | 1.250 | 125 | 130 | 130 | 15,7 | 4,0 | 6,1 | 8,1 |
| IMHOFF2000A | 16 | 24 | 2.000 | 125 | 180 | 130 | 20,0 | 5,6 | 8,4 | 11,2 |
| IMHOFF3000 | 20 | 30 | 2.600 | 175 | 180 | 130 | 25,2 | 7,8 | 11,7 | 15,6 |
| IMHOFF1700 | 10 | 15 | 1.500 | 125 | 130 | 150 | 17,2 | 4,0 | 6,1 | 8,1 |
| IMHOFF2500 | 18 | 27 | 2.250 | 125 | 180 | 150 | 21,8 | 5,6 | 8,4 | 11,2 |
| IMHOFF3500 | 24 | 36 | 3.150 | 175 | 180 | 150 | 27,3 | 7,8 | 11,7 | 15,6 |
| IMHOFF4900A | 32 | 48 | 4.000 | 180 | 240 | 150 | 52,1 | 10,7 | 16,1 | 21,5 |
| IMHOFF6500 | 40 | 60 | 5.000 | 180 | 300 | 150 | 62,1 | 13,4 | 20,1 | 26,8 |
| IMHOFF4900 | 32 | 48 | 4.000 | 180 | 180 | 200 | 52,4 | 8,0 | 12,1 | 16,1 |
| IMHOFF6400A | 40 | 60 | 5.000 | 180 | 220 | 200 | 60,9 | 9,8 | 14,8 | 19,7 |
| IMHOFF7900A | 50 | 75 | 6.400 | 180 | 270 | 200 | 70,6 | 12,1 | 18,1 | 24,1 |
I dati riportati sono indicativi
Misure Filtro Percolatore Aerobico Tipo "F/R"
Download Quote E.U.
Selezionare il codice articolo per accedere alle Quote E.U. del prodotto.
Download Schede Tecniche
Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.
| Codice Articolo |
Abitanti Equivalenti (N) | Volume utile filtro (mc) |
Volume totale (lt) |
Dimensioni esterne Filtro Aerobico (cm) | Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | ||||||
| mc.0,30x A.E. |
mc.0,20x A.E. |
mc.0,15x A.E. | Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
||||
| FBAEFR00 | 4 | 7 | 9 | 1,40 | 1.800 | 125 | 130 | 150 | 18,0 | 4,0 | 6,1 | 8,1 |
| FBAEFR01 | 6 | 9 | 12 | 1,80 | 2.600 | 125 | 180 | 150 | 22,2 | 5,6 | 8,4 | 11,2 |
| FBAEFR02 | 8 | 12 | 16 | 2,40 | 3.800 | 175 | 180 | 150 | 26,6 | 7,8 | 11,7 | 15,6 |
| FBAEFR03 | 12 | 18 | 24 | 3,60 | 4.500 | 180 | 180 | 200 | 50,8 | 8,0 | 12,1 | 16,1 |
| FBAEFR04 | 16 | 25 | 33 | 5,00 | 6.000 | 180 | 220 | 200 | 57,9 | 9,8 | 14,8 | 19,7 |
| FBAEFR05 | 20 | 30 | 40 | 6,00 | 7.500 | 180 | 270 | 200 | 66,7 | 12,1 | 18,1 | 24,1 |
| FBAEFR06 | 25 | 37 | 50 | 7,50 | 9.000 | 180 | 320 | 200 | 75,6 | 14,3 | 21,5 | 28,6 |
| FBAEFR06A | 27 | 41 | 54 | 8,20 | 10.500 | 180 | 370 | 200 | 84,2 | 16,5 | 24,8 | 33,1 |
I dati riportati sono indicativi
Per dimensionamenti con A.E. superiori contattare il nostro Ufficio Tecnico
Vasche Imhoff da installare a valle del Filtro Percolatore Aerobico tipo "F/R"
(** calcolata come la metà o un terzo di quella iniziale)
| Codice Articolo |
FBAEFR associato n° A.E. fino a... |
Volume Utile (Sed.+Dig.) (lt) |
Dimensioni esterne Vasca Imhoff (cm) |
Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | |||||
| ** 1/2 A.E. FBAEFR | ** 1/3 A.E. FBAEFR | Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
|||
| IMHOFF1000 | 8 | 12 | 850 | 125 | 130 | 100 | 13,4 | 4,0 | 6,1 | 8,1 |
| IMHOFF1400 | 12 | 18 | 1.250 | 125 | 130 | 130 | 15,7 | 4,0 | 6,1 | 8,1 |
| IMHOFF2000A | 20 | 30 | 2.000 | 125 | 180 | 130 | 20,0 | 5,6 | 8,4 | 11,2 |
| IMHOFF3000 | 26 | 39 | 2.600 | 175 | 180 | 130 | 25,2 | 7,8 | 11,7 | 15,6 |
| IMHOFF1700 | 14 | 21 | 1.500 | 125 | 130 | 150 | 17,2 | 4,0 | 6,1 | 8,1 |
| IMHOFF2500 | 22 | 33 | 2.250 | 125 | 180 | 150 | 21,8 | 5,6 | 8,4 | 11,2 |
| IMHOFF3500 | 30 | 45 | 3.150 | 175 | 180 | 150 | 27,3 | 7,8 | 11,7 | 15,6 |
| IMHOFF4900A | 40 | 60 | 4.000 | 180 | 240 | 150 | 52,1 | 10,7 | 16,1 | 21,5 |
| IMHOFF6500 | 50 | 75 | 5.000 | 180 | 300 | 150 | 62,1 | 13,4 | 20,1 | 26,8 |
| IMHOFF4900 | 40 | 60 | 4.000 | 180 | 180 | 200 | 52,4 | 8,0 | 12,1 | 16,1 |
| IMHOFF6400A | 50 | 75 | 5.000 | 180 | 220 | 200 | 60,9 | 9,8 | 14,8 | 19,7 |
| IMHOFF7900A | 64 | 96 | 6.400 | 180 | 270 | 200 | 70,6 | 12,1 | 18,1 | 24,1 |
I dati riportati sono indicativi
