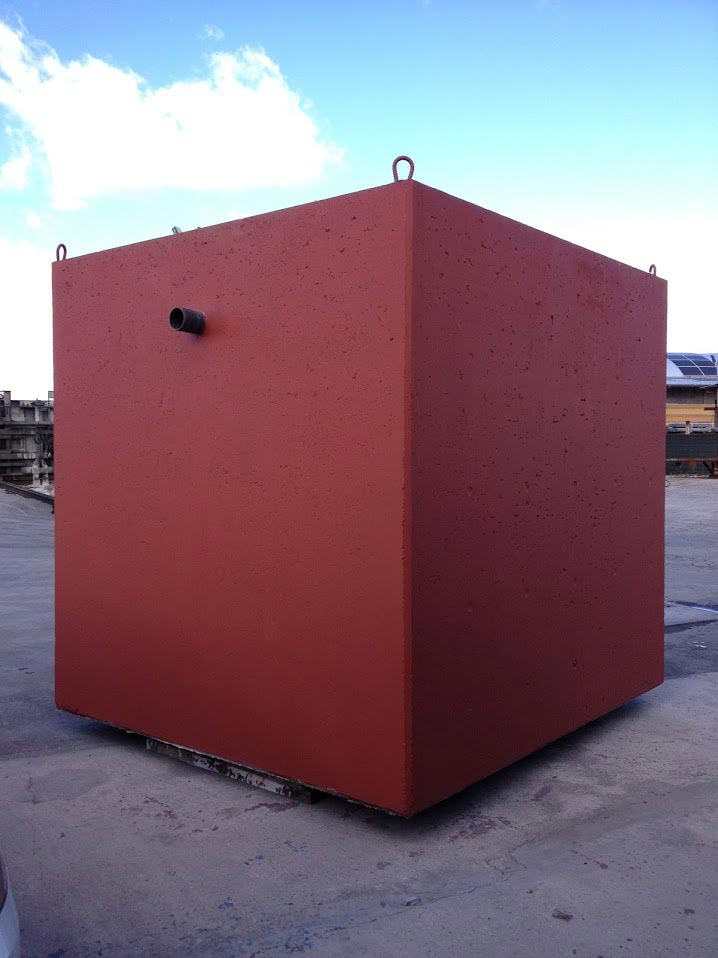

Prefabbricato in Cemento Armato Vibrato Monoblocco da Interrare
utilizzato nei trattamenti acque sia di potabilizzazione che di depurazione
Caratteristiche e Funzionamento

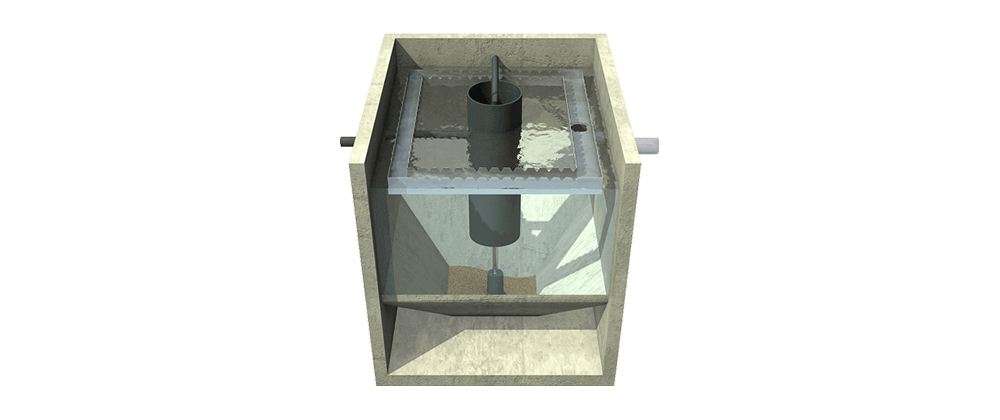

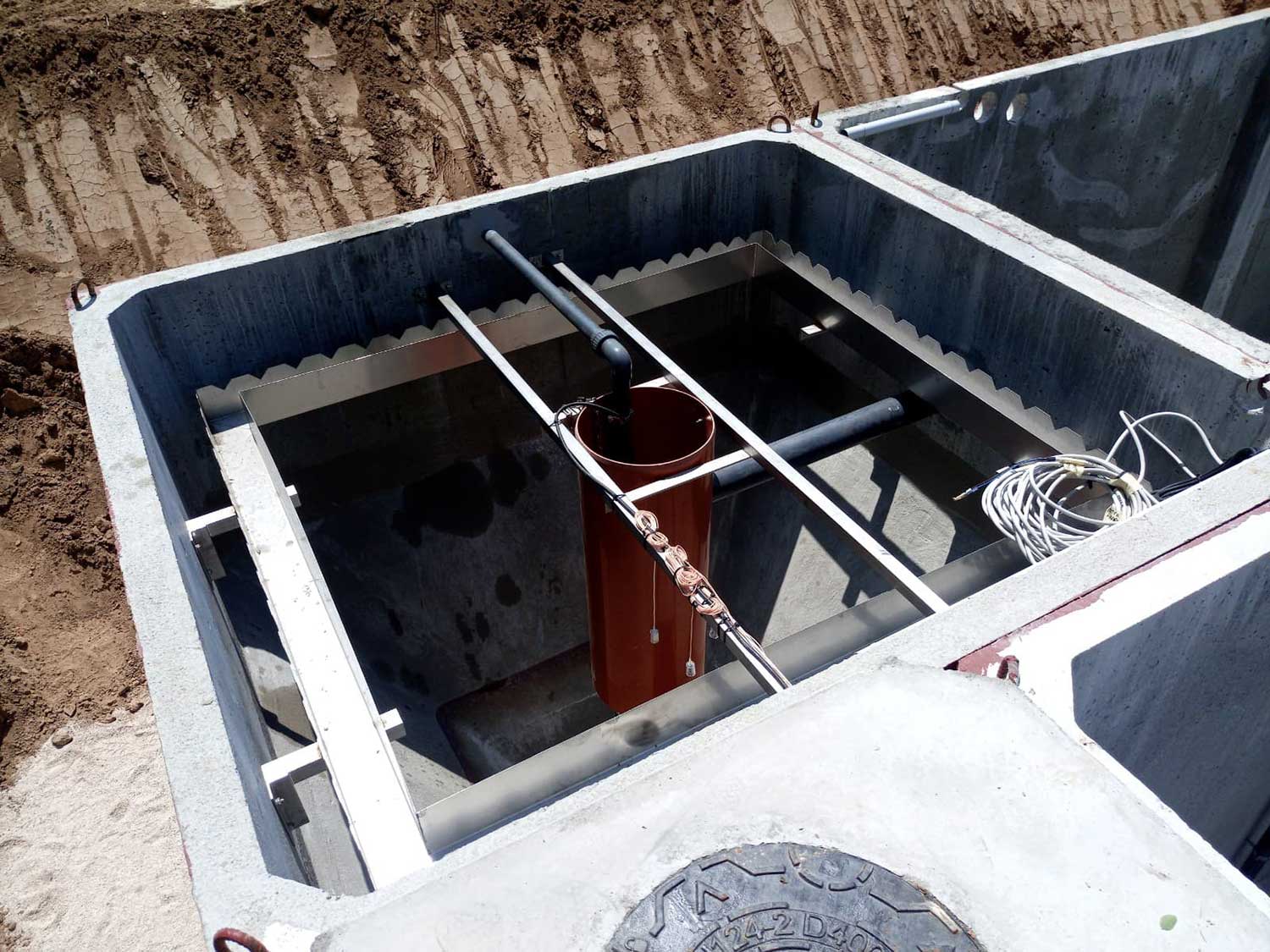

Il sedimentatore tipo Dortmund viene utilizzato nei trattamenti acque sia di potabilizzazione che di depurazione, la sua caratteristica è quella di avere pareti interne molto inclinate che formano un fondo piramidale, questa inclinazione permette al fango di scivolare e depositarsi sul fondo della tramoggia, da cui poi viene estratto a mezzo di un elettropompa sommersa. Il liquame viene immesso all’interno della vasca tramite una tubazione collegata ad un deflettore sommerso, quindi con un percorso ascendente confluisce alla canaletta di stramazzo superficiale notevolmente chiarificato quindi idoneo per lo scarico finale o per il successivo trattamento.
Voce di Capitolato
Fornitura e posa in opera di Sedimentatore Fanghi tipo Dortmund da Interrare prodotto in SERIE DICHIARATA codice SEDDORT_____, delle dimensioni esterne di cm.____x____xh____ , volume utile mc____ e superficie utile mq____, prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN, rinforzato con pilastri verticali e puntoni orizzontali in acciaio inox ove previsto, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica.
Il Sedimentatore Fanghi tipo Dortmund viene fornito completo di:
- foro/i di ingresso e foro/i di uscita;
- lastre in c.a.v. per formazione tramoggia/e;

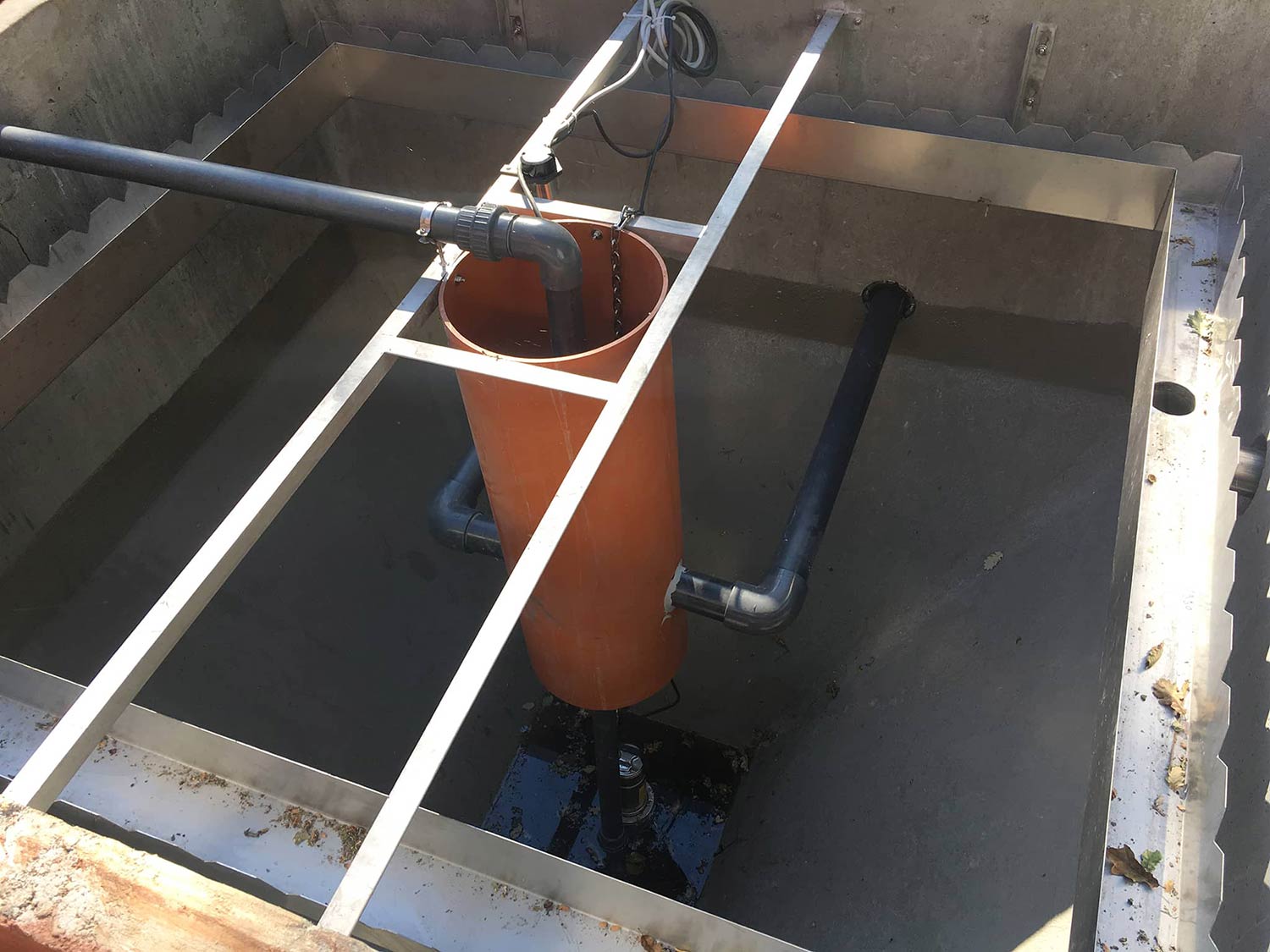

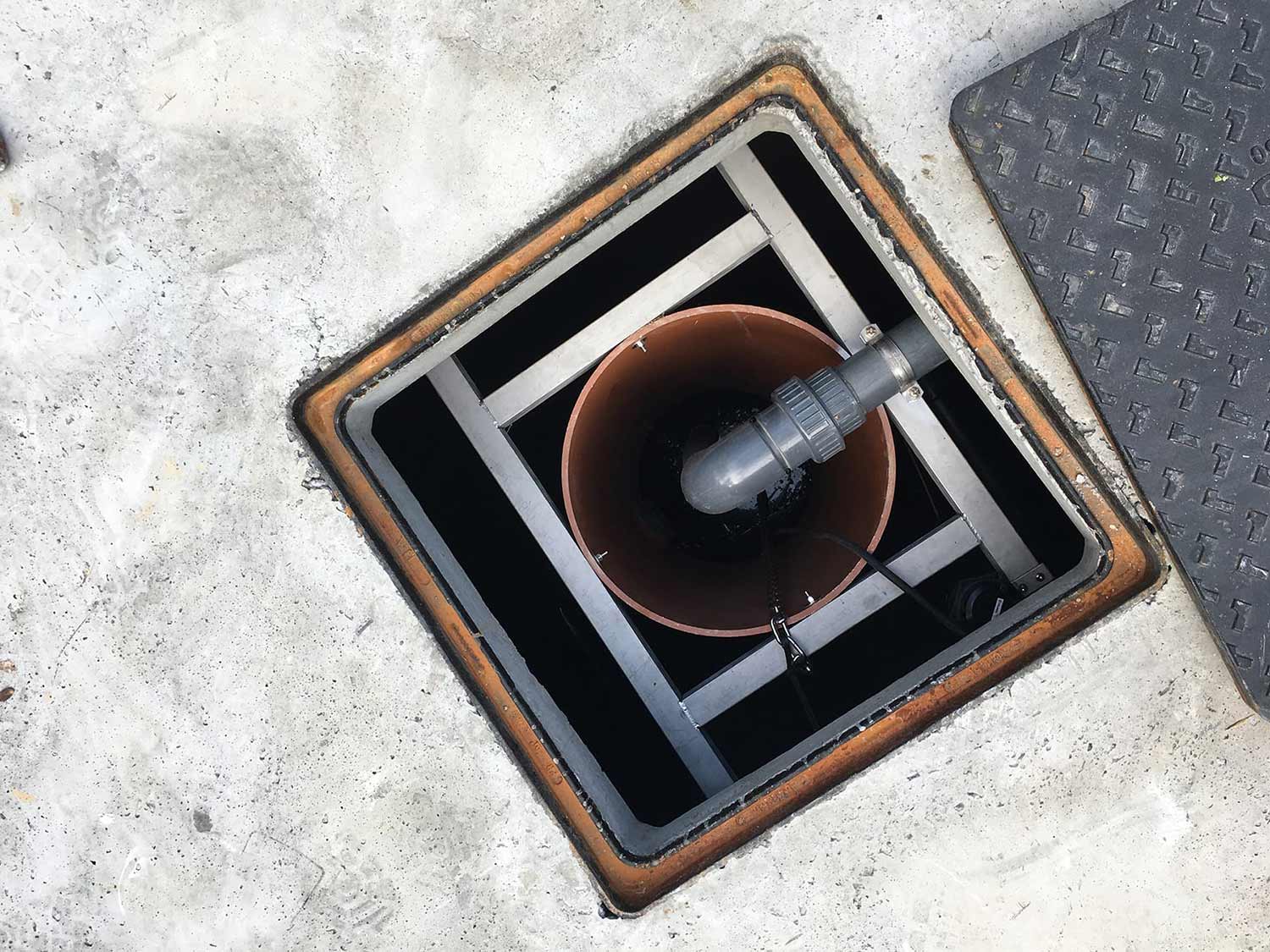

- cilindro/i deflettore in pvc completo di staffe di sostegno in acciaio inox;

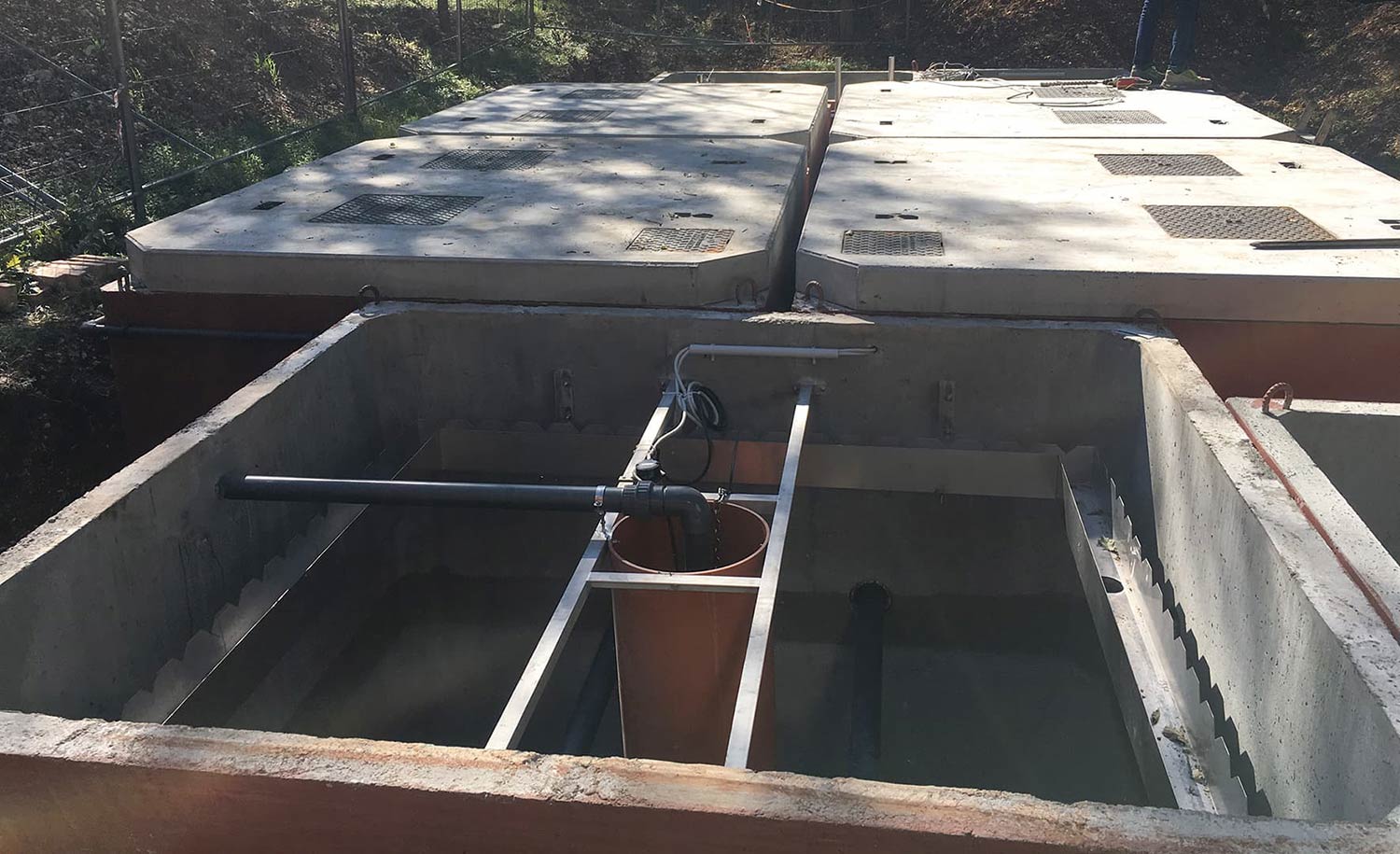

- canaletta di stramazzo tipo Thomson completa di staffe di regolazione e supporto interamente realizzata in acciaio inox AISI 304;
- raccordi speciali in pvc/acciaio inox.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Misure Sedimentatore Fanghi tipo Dortmund
Download Schemi Tecnici
Selezionare il codice articolo per accedere allo schema tecnico del prodotto.
| Codice Articolo |
Superficie (mq) |
Volume (mc) |
Portata (lt/sec) |
Dimensioni esterne Sedimentatore (cm) |
Peso Sedimentatore (ql) |
Peso Lastra di Copertura (ql) | ||||
| Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
|||||
| SEDDORT01 | 2,40 | 3,50 | 0,40 | 175 | 180 | 250 | 65,8 | 7,8 | 11,7 | 15,6 |
| SEDDORT02 | 3,20 | 4,50 | 0,50 | 180 | 220 | 250 | 72,6 | 9,8 | 14,8 | 19,7 |
| SEDDORT03 | 4,50 | 5,90 | 0,75 | 246 | 220 | 250 | 88,2 | 13,4 | 20,2 | 26,9 |
| SEDDORT04 | 5,63 | 7,10 | 1,00 | 246 | 270 | 250 | 101,1 | 16,5 | 24,7 | 33,0 |
| SEDDORT05 | 6,80 | 8,10 | 1,20 | 246 | 320 | 250 | 113,7 | 19,6 | 29,3 | 39,1 |
| SEDDORT06 | 11,00 | 9,00 | 1,50 | 246 | 420 | 250 | 146,8 | 25,7 | 38,5 | 51,3 |
| SEDDORT07 | 13,00 | 10,30 | 1,70 | 246 | 470 | 250 | 165,1 | 28,7 | 43,1 | 57,4 |
| SEDDORT08 | 15,00 | 12,30 | 2,00 | 246 | 570 | 250 | 190,5 | 34,8 | 52,2 | 69,7 |
| SEDDORT09 | 22,00 | 14,70 | 2,50 | 246 | 670 | 250 | 223,4 | 40,9 * | 61,4 * | 81,9 * |
| SEDDORT10 | 25,00 | 16,80 | 3,00 | 246 | 770 | 250 | 254,2 | 47,1 * | 70,6 * | 94,1 * |
| SEDDORT11 | 34,00 | 22,30 | 4,00 | 246 | 1020 | 250 | 330,9 | 62,3 * | 93,5 * | 124,7 * |
* Lastre di copertura divise in due parti
I dati riportati sono indicativi
