Prefabbricato in cemento armato
Pozzetto Fognario
Caratteristiche Funzionamento Dimensionamento
Il Pozzetto Scolmatore ha la specifica funzione di controllare e ripartire le acque in arrivo dalle reti fognarie ai trattamenti specifici.
Può essere dimensionato per permettere la separazione e ripartizione delle portate in funzione dei livelli, oppure su richiesta è possibile dimensionare scolmatori in funzione delle portate da ripartire su ogni singolo scarico, prevedendo setti divisori e soglie con stramazzi tarati in funzione delle necessità.
Nel caso di impianti di trattamento acque meteoriche di dilavamento la funzione dello scolmatore è quella di convogliare le acque di prima pioggia al trattamento dedicato e di by-passare le acque di seconda pioggia definite per normativa non inquinate direttamente al ricettore finale.
Trattandosi di prodotto specifico in funzione dell'esigenza dei singoli casi e cantieri le indicazioni riportate sono puramente a scopo indicativo, il dimensionamento verrà effettuato contattando l'ufficio tecnico sulla base delle informazioni a disposizione.
Voce di Capitolato
Fornitura e posa in opera di Pozzetto di Grigliatura da Interrare prodotto in SERIE DICHIARATA codice POZZ_GRIGLIAT_ __________ delle dimensioni esterne di cm.____x____xh____ senza copertura, prodotto in SERIE DICHIARATA, prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minini (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN.

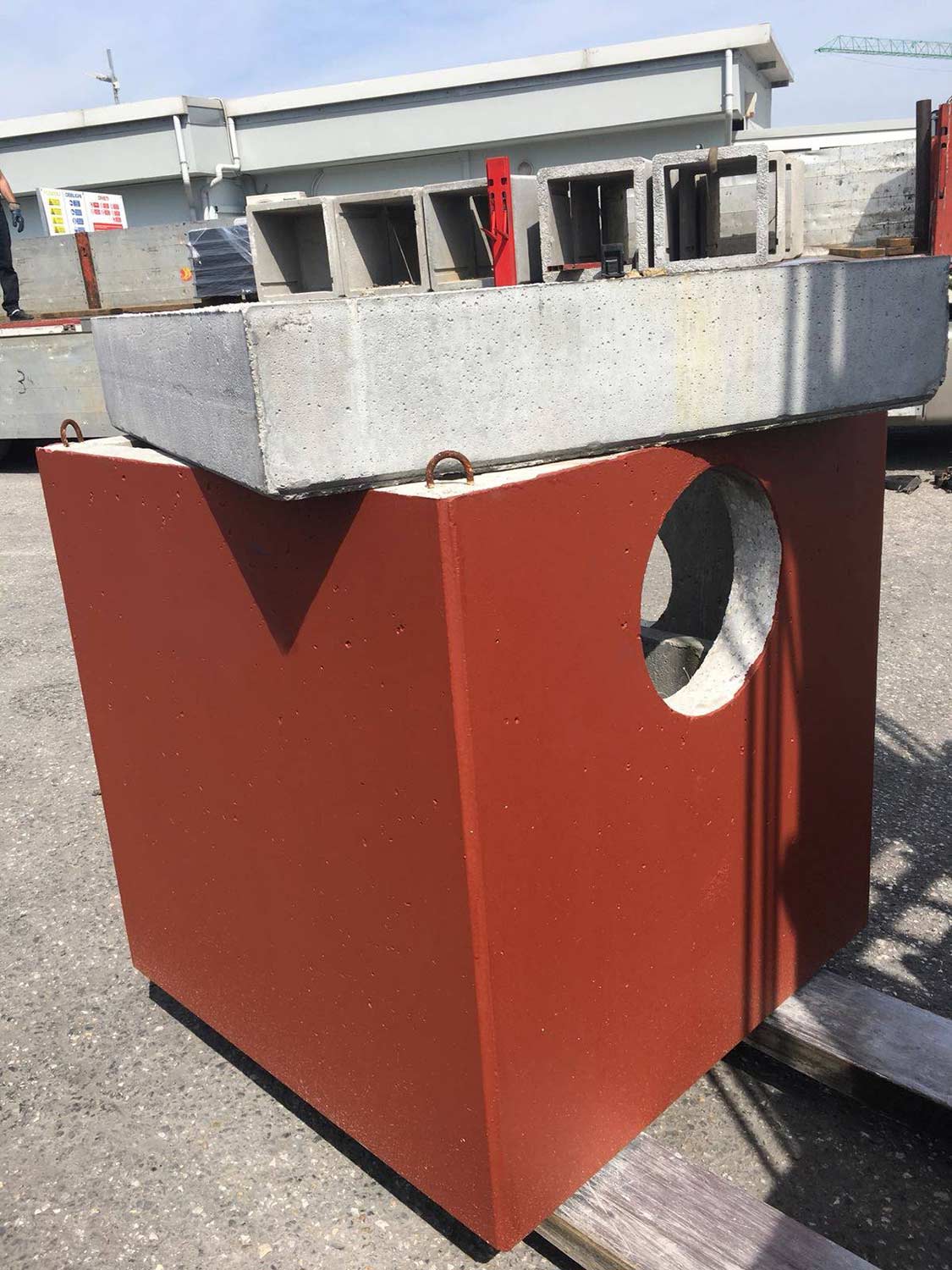

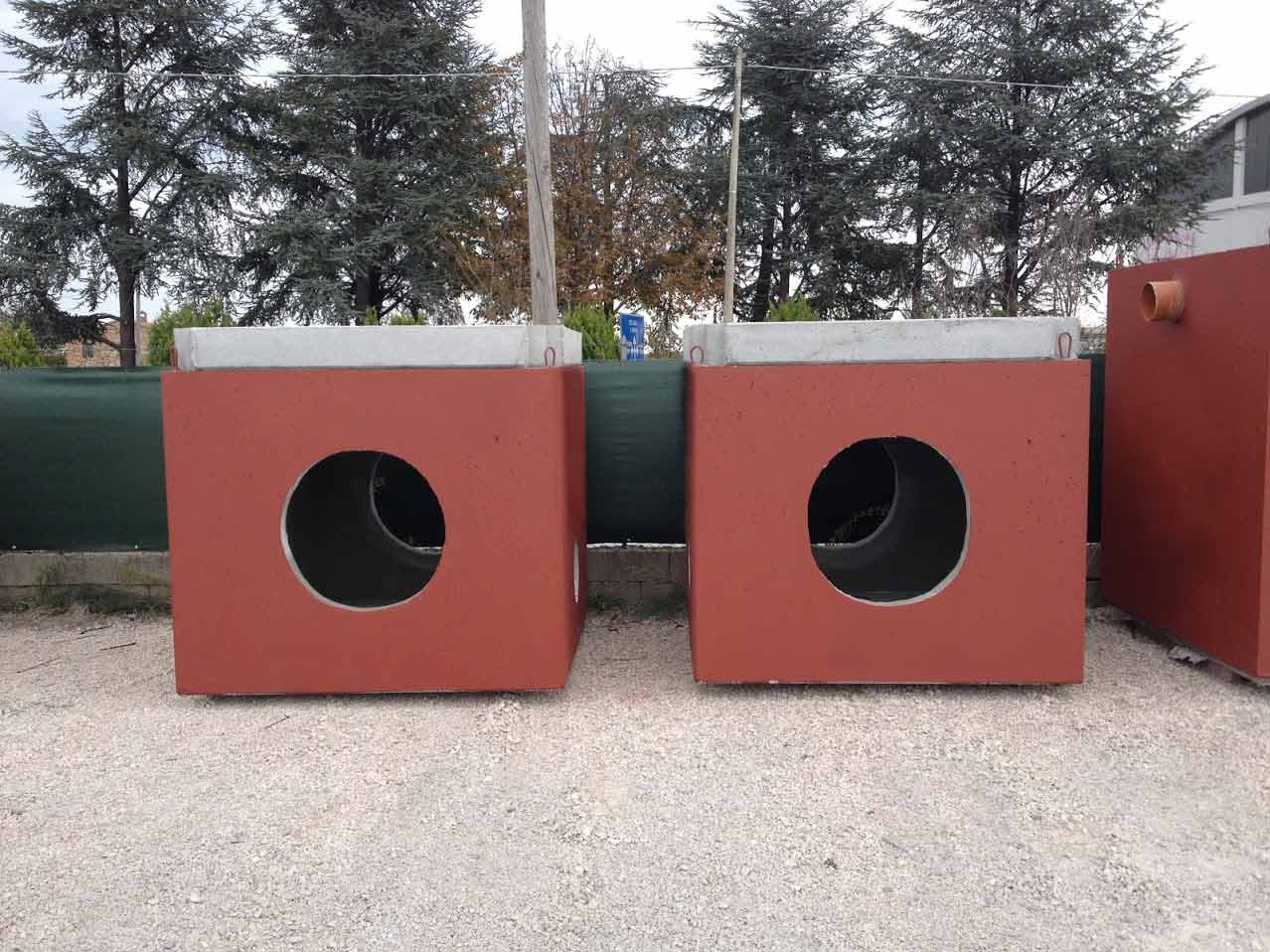

Il Pozzetto di Grigliatura viene fornito completo di:
- N.1 foro entrata DN___ mm;
- N.1 foro uscita DN___ mm;

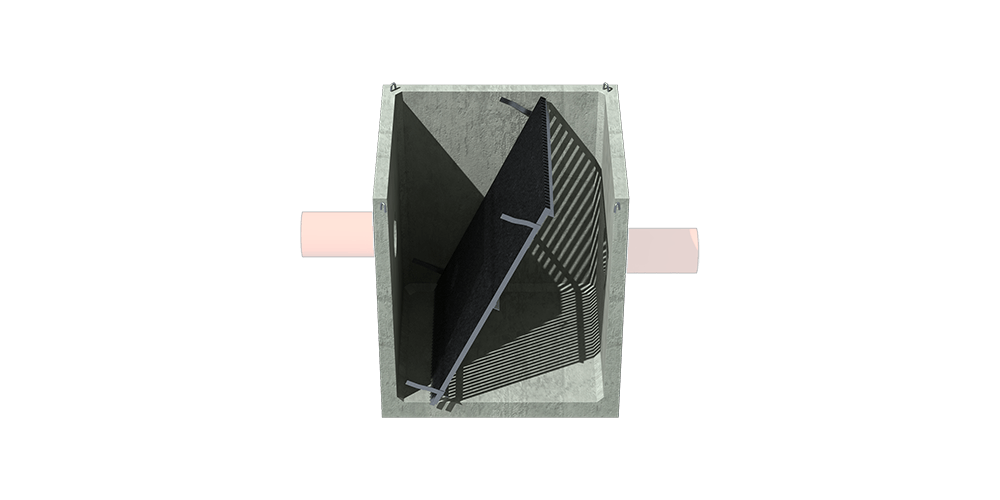

- Griglia grossolana in acciaio inox AISI 304 da cm.___xh___ a barre verticali passo 40 mm, completa di rastrello per manutenzione in acciaio inox AISI 304, installata con ferramenta A2, codice GRIGLIAXPOZZ_ ___XH___.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Misure Pozzetto di Grigliatura
Download Schede Tecniche
Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.
| Codice Articolo |
Dimesioni Esterne Pozzetto Grigliatore (cm) |
Peso Pozzetto Grigliatore (ql) |
||
| Larghezza | Lunghezza | Altezza | ||
| POZZ_GRIGLIAT_0 | 100 | 100 | 100 | 10,9 |
| POZZ_GRIGLIAT_1 | 125 | 130 | 100 | 11,8 |
| POZZ_GRIGLIAT_2 | 125 | 130 | 130 | 14,2 |
| POZZ_GRIGLIAT_3 | 125 | 130 | 150 | 15,6 |
| POZZ_GRIGLIAT_4 | 175 | 180 | 150 | 23,8 |
| POZZ_GRIGLIAT_5 | 180 | 180 | 200 | 47,6 |
| POZZ_GRIGLIAT_6_H200_S10 | 246 | 220 | 200 | 68,6 |
| POZZ_GRIGLIAT_7_H250_S10 | 246 | 220 | 250 | 80,0 |
I dati riportati sono indicativi
