Depurazione Civile
Desaponatore Separatore di Schiume
Civile Abitazione - Attività Produttive
Alberghi - Ristoranti, Lavanderie industriali
Istituti di Bellezza, Centri Termali, Stabilimenti Balneari
Caratteristiche e Funzionamento

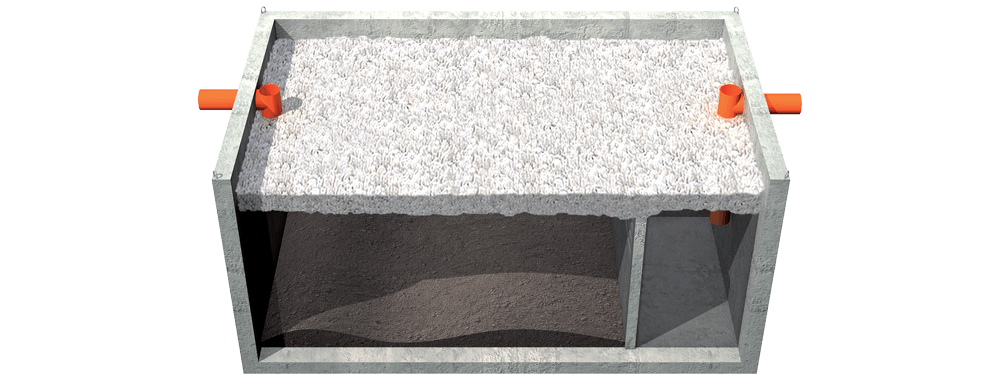

I Desaponatori/Separatori di schiume prodotti dalla Edil Impianti2 in monoblocco c.a.v. sono vasche di calma in cui si da modo alle schiume di flottare e ai solidi sedimentabili di depositarsi secondo meccanismi fisici di separazione.
I Desaponatori/Separatori di schiume sono indispensabili nelle civili abitazioni per le acque saponose provenienti da: docce, vasche da bagno, lavelli, lavandini, lavatrici e nelle attività produttive dove sono presenti grandi quantità di schiume e detergenti.
I Desaponatori/Separatori di schiume devono essere installati presso quelle attività (parrucchieri, istituti di bellezza, centri estetici, centri termali, lavanderie, stabilimenti balneari) responsabili dei maggiori scarichi di acque saponose.
I Desaponatori/Separatori di schiume sono indispensabili per il riutilizzo delle acque grigie in attività come stabilimenti balneari.
Voce di Capitolato
Fornitura e posa in opera di Desaponatore/Separatore di Schiume per Civile Abitazione o Attività Produttive da Interrare (alberghi, ristoranti, lavanderie industriali, istituti di bellezza, centri termali, stabilimenti balneari), prodotto in SERIE DICHIARATA codice DES____ oppure SEPSCH-MK__ (versione Miniblock), conforme alla norma UNI EN 1825-1, delle dimensioni esterne di cm.____x____xh____ , dimensione nominale NS____ lt/sec, volume utile _____ lt, N°____A.E. (Litri 50xA.E. regione Emilia Romagna), N°____A.E. (Litri 25xA.E.), prodotto con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in C.A.V. monoblocco con materiali certificati CE e contenuto di riciclato secondo i requisiti indicati nei Criteri Ambientali Minimi (CAM), calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), conforme alle prescrizioni previste nella norma UNI EN 206-1 e UNI 11104 per le classi di esposizione XC4, XS3-XD3, XF1, XA2, armature interne in acciaio ad aderenza migliorata, fibre d’acciaio GREESMIX5® (se previsto), additivo cristallizzante per calcestruzzi impermeabili a sistema integrale IDROCONCRETE 1200® (se previsto), corredato di attestazioni Resistenza Chimica e Reazione al Fuoco rilasciate da organo esterno secondo le norme UNI EN.
Il Desaponatore/Separatore di Schiume per Civile Abitazione o Attività Produttive viene fornito completo di:
impronte/forometrie di ingresso/uscita; impronte/fori sfiato/i posto/i lateralmente al foro di entrata; setto/i di separazione per la formazione di comparti bicamerali o tricamerali.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Misure Desaponatore Separatore di Schiume
Regione Emilia Romagna - Regione Umbria Dimesionamento con lt. 50xA.E. (Abitante Equivalente)
Download Schemi Tecnici
Selezionare il codice articolo per accedere allo schema tecnico del prodotto.
| Codice Articolo |
NS (Dimensione Nominale) |
Volume utile (lt) |
lt.25 x A.E. |
lt.50 x A.E. |
Dimensioni esterne Degrassatore (cm) |
Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | ||||
| Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
||||||
| DES000A | 0,5 | 150 | 6 | 3 | 70 | 70 | 75 | 3,8 | 0,9 | 1,8 | - |
| DES00 | 0,7 | 250 | 10 | 5 | 70 | 70 | 90 | 4,3 | 0,9 | 1,8 | - |
| DES_080 | 1,0 | 300 | 12 | 6 | 80 | 80 | 85 | 4,1 | 1,3 | 2,4 | 3,2 |
| DES00A | 1,0 | 400 | 16 | 8 | 90 | 90 | 75 | 4,3 | 1,6 | 3,2 | 4,0 (a richiesta) |
| DES00B | 1,2 | 500 | 20 | 10 | 90 | 90 | 100 | 5,6 | 1,6 | 3,2 | 4,0 (a richiesta) |
| DES00C | 1,5 | 600 | 24 | 12 | 100 | 100 | 100 | 6,4 | 2,5 | 3,7 | 5,0 |
| DES01B | 2,5 | 850 | 34 | 17 | 125 | 130 | 100 | 12,9 | 4,0 | 6,1 | 8,1 |
| DES01C | 2,7 | 1.250 | 50 | 25 | 125 | 130 | 130 | 15,8 | 4,0 | 6,1 | 8,1 |
| DES01 | 3,0 | 1.500 | 60 | 30 | 125 | 130 | 150 | 17,5 | 4,0 | 6,1 | 8,1 |
| DES01D | 4,0 | 1.750 | 70 | 35 | 125 | 180 | 130 | 19,3 | 5,6 | 8,4 | 11,2 |
| DES02 | 5,0 | 2.150 | 86 | 43 | 125 | 180 | 150 | 21,4 | 5,6 | 8,4 | 11,2 |
| DES03B | 6,0 | 2.500 | 100 | 50 | 175 | 180 | 130 | 24,2 | 7,8 | 11,7 | 15,6 |
| DES03 | 7,0 | 3.000 | 120 | 60 | 175 | 180 | 150 | 26,7 | 7,8 | 11,7 | 15,6 |
| DES04 | 10,0 | 4.000 | 160 | 80 | 180 | 240 | 150 | 52,4 | 10,7 | 16,1 | 21,5 |
| DES05 | 13,0 | 5.000 | 200 | 100 | 180 | 300 | 150 | 65,4 | 13,4 | 20,1 | 26,8 |
| DES12 | 10,0 | 4.000 | 160 | 80 | 180 | 180 | 200 | 54,9 | 8,0 | 12,1 | 16,1 |
| DES18 | 13,0 | 5.000 | 200 | 100 | 180 | 220 | 200 | 61,8 | 9,8 | 14,8 | 19,7 |
| DES19 | 15,0 | 6.200 | 248 | 124 | 180 | 270 | 200 | 76,0 | 12,1 | 18,1 | 24,1 |
| DES20 | 17,0 | 7.500 | 300 | 150 | 180 | 320 | 200 | 84,4 | 14,3 | 21,5 | 28,6 |
| DES21 | 20,0 | 9.000 | 360 | 180 | 180 | 370 | 200 | 92,8 | 16,5 | 24,8 | 33,1 |
| DES31 | 15,0 | 7.000 | 280 | 140 | 246 | 220 | 200 | 78,7 | 13,4 | 20,2 | 26,9 |
| DES32 | 18,0 | 9.000 | 360 | 180 | 246 | 270 | 200 | 88,6 | 16,5 | 24,7 | 33,0 |
| DES33 | 20,0 | 10.500 | 420 | 210 | 246 | 320 | 200 | 106,9 | 19,6 | 29,3 | 39,1 |
| DES34 | 25,0 | 12.500 | 500 | 250 | 246 | 370 | 200 | 116,8 | 22,6 | 33,9 | 45,2 |
| DES35 | 30,0 | 14.000 | 560 | 280 | 246 | 420 | 200 | 126,7 | 25,7 | 38,5 | 51,3 |
| DES36 | 35,0 | 16.000 | 640 | 320 | 246 | 470 | 200 | 140,8 | 28,7 | 43,1 | 57,4 |
| DES37 | 40,0 | 18.000 | 720 | 360 | 246 | 520 | 200 | 150,7 | 31,8 | 47,7 | 63,6 |
| DES38 | 45,0 | 20.000 | 800 | 400 | 246 | 570 | 200 | 160,6 | 34,8 | 52,2 | 69,7 |
| DES39 | 50,0 | 21.000 | 840 | 420 | 246 | 620 | 200 | 170,6 | 37,9 * | 56,8 * | 75,8 * |
| DES40 | 55,0 | 22.700 | 908 | 454 | 246 | 670 | 200 | 180,5 | 40,9 * | 61,4 * | 81,9 * |
| DES41 | 60,0 | 24.500 | 980 | 490 | 246 | 720 | 200 | 194,7 | 44,0 * | 66,0 * | 88,0 * |
| DES42 | 65,0 | 26,000 | 1.040 | 520 | 246 | 770 | 200 | 204,6 | 47,1 * | 70,6 * | 94,1 * |
| DES43 | 70,0 | 28.000 | 1.120 | 560 | 246 | 820 | 200 | 214,5 | 50,1 * | 75,2 * | 100,2 * |
| DES44 | 75,0 | 29.500 | 1.180 | 590 | 246 | 870 | 200 | 224,4 | 53,2 * | 79,7 * | 106,3 * |
| DES45 | 80,0 | 31.500 | 1.260 | 630 | 246 | 920 | 200 | 234,3 | 56,2 * | 84,3 * | 112,4 * |
| DES46 | 86,0 | 33.000 | 1.320 | 660 | 246 | 970 | 200 | 248,4 | 59,3 * | 88,9 * | 118,5 * |
| DES47 | 90,0 | 35.000 | 1.400 | 700 | 246 | 1020 | 200 | 258,2 | 62,3 * | 93,5 * | 124,7 * |
| DES112 | 18,0 | 9.200 | 368 | 184 | 246 | 220 | 250 | 93,3 | 13,4 | 20,2 | 26,9 |
| DES113 | 23,0 | 11.500 | 460 | 230 | 246 | 270 | 250 | 104,5 | 16,5 | 24,7 | 33,0 |
| DES114 | 33,0 | 15.000 | 600 | 300 | 246 | 320 | 250 | 126,8 | 19,6 | 29,3 | 39,1 |
| DES115 | 35,0 | 16.000 | 640 | 320 | 246 | 370 | 250 | 138,0 | 22,6 | 33,9 | 45,2 |
| DES116 | 40,0 | 18.500 | 740 | 370 | 246 | 420 | 250 | 149,2 | 25,7 | 38,5 | 51,3 |
| DES117 | 50,0 | 21.000 | 840 | 420 | 246 | 470 | 250 | 165,8 | 28,7 | 43,1 | 57,4 |
| DES118 | 55,0 | 23.000 | 920 | 460 | 246 | 520 | 250 | 177,0 | 31,8 | 47,7 | 63,6 |
| DES119 | 65,0 | 25.500 | 1.020 | 510 | 246 | 570 | 250 | 188,2 | 34,8 | 52,2 | 69,7 |
| DES120 | 70,0 | 28.000 | 1.120 | 560 | 246 | 620 | 250 | 199,4 | 37,9 * | 56,8 * | 75,8 * |
| DES121 | 75,0 | 30.000 | 1.200 | 600 | 246 | 670 | 250 | 210,5 | 40,9 * | 61,4 * | 81,9 * |
| DES122 | 80,0 | 32.000 | 1.280 | 640 | 246 | 720 | 250 | 227,1 | 44,0 * | 66,0 * | 88,0 * |
| DES123 | 90,0 | 35.000 | 1.400 | 700 | 246 | 770 | 250 | 238,3 | 47,1 * | 70,6 * | 94,1 * |
| DES124 | 95,0 | 37.000 | 1.480 | 740 | 246 | 820 | 250 | 249,5 | 50,1 * | 75,2 * | 100,2 * |
| DES125 | 100,0 | 39.000 | 1.560 | 780 | 246 | 870 | 250 | 260,7 | 53,2 * | 79,7 * | 106,3 * |
| DES126 | 107,0 | 41.500 | 1.660 | 830 | 246 | 920 | 250 | 271,9 | 56,2 * | 84,3 * | 112,4 * |
| DES127 | 114,0 | 44.000 | 1.760 | 880 | 246 | 970 | 250 | 288,5 | 59,3 * | 88,9 * | 118,5 * |
| DES128 | 120,0 | 46.000 | 1.840 | 920 | 246 | 1020 | 250 | 299,6 | 62,3 * | 93,5 * | 124,7 * |
* Lastre di copertura divise in due parti
I dati riportati sono indicativi
Misure Desaponatore Separatore di Schiume versione Miniblock
Download Schemi Tecnici
Selezionare il codice articolo per accedere allo schema tecnico del prodotto.
| Codice Articolo |
NS (Dimensione Nominale) |
Volume utile (lt) |
lt.25 x A.E. |
lt.50 x A.E. |
Dimensioni esterne Degrassatore (cm) |
Peso Vasca (ql) |
Peso Lastra di Copertura (ql) | ||||
| Larghezza | Lunghezza | Altezza | h. 10 cm (B125) |
h. 15 cm (C250) |
h. 20 cm (D400) |
||||||
| SEPSCH-MK1A | 2,5 | 1.000 | 40 | 20 | 120 | 170 | 100 | 22,0 | 5,0 | 8,0 | 10,0 |
| SEPSCH-MK2A | 3 | 1.300 | 52 | 26 | 120 | 220 | 100 | 26,0 | 7,0 | 10,0 | 13,0 |
| SEPSCH-MK3A | 4 | 1.600 | 64 | 32 | 120 | 270 | 100 | 31,0 | 8,0 | 12,0 | 16,0 |
| SEPSCH-MK4A | 5 | 2.000 | 80 | 40 | 120 | 320 | 100 | 35,0 | 10,0 | 14,0 | 19,0 |
| SEPSCH-MK1B | 4 | 1.700 | 68 | 34 | 120 | 170 | 150 | 30,0 | 5,0 | 8,0 | 10,0 |
| SEPSCH-MK2B | 5 | 2.300 | 92 | 46 | 120 | 220 | 150 | 36,0 | 7,0 | 10,0 | 13,0 |
| SEPSCH-MK3B | 7 | 2.900 | 116 | 58 | 120 | 270 | 150 | 42,0 | 8,0 | 12,0 | 16,0 |
| SEPSCH-MK4B | 8 | 3.400 | 136 | 68 | 120 | 320 | 150 | 47,0 | 10,0 | 14,0 | 19,0 |
| SEPSCH-MK1C | 6 | 2.500 | 100 | 50 | 120 | 170 | 205 | 39,0 | 5,0 | 8,0 | 10,0 |
| SEPSCH-MK2C | 8 | 3.400 | 136 | 68 | 120 | 220 | 205 | 46,0 | 7,0 | 10,0 | 13,0 |
| SEPSCH-MK3C | 10 | 4.200 | 168 | 84 | 120 | 270 | 205 | 53,0 | 8,0 | 12,0 | 16,0 |
| SEPSCH-MK4C | 13 | 5.100 | 204 | 102 | 120 | 320 | 205 | 60,0 | 10,0 | 14,0 | 19,0 |
I dati riportati sono indicativi
