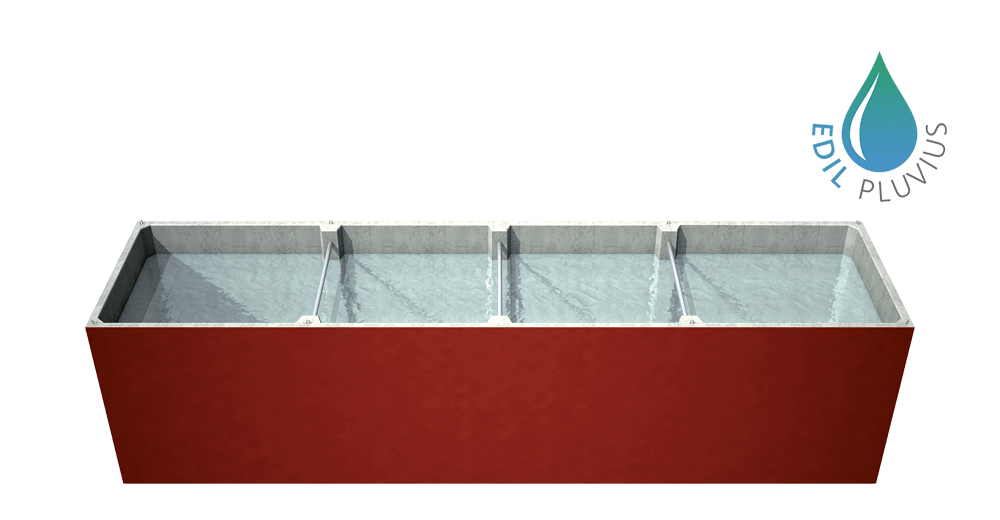

Vasche Recupero Acqua Piovana

Vasche con Filtro Autopulente per Acqua Piovana

Progettate per stoccare l'acqua piovana proveniente da tetti, terrazzi, o altre superfici e riutilizzarla per l'irrigazione del verde, orti, colture agricole

Condizioni Generali di Posa Vasche

Configuratore Configura il Prodotto

Premessa

Qual'è l'utilità di un Impianto Recupero Acqua Piovana? Le Vasche di Recupero e di Accumulo prefabbricate in cemento consentono di stoccare l'acqua piovana proveniente da tetti, terrazzi, o altre superfici e riutilizzarla per l'irrigazione del verde, orti, colture agricole.
In particolare:
- Occorre recuperare l'acqua piovana con vasche prefabbricate in cemento dalle coperture delle serre di aziende floro-vivaistiche che sono grandi utilizzatrici di acqua e sfruttano le falde sotterranee tramite pozzi artesiani;
- Occorre recuperare l'acqua piovana con vasche prefabbricate in cemento per accumularla e utilizzarla per innaffiare il verde;
- Occorre recuperare l'acqua piovana con vasche prefabbricate in cemento per accumularla e smaltirla nelle fognature o nei fossi successivamente all'evento meteorico per evitare allagamenti ed esondazioni;
- Il recupero dell'acqua piovana installando impianti con vasche prefabbricate in cemento offre diversi vantaggi, come evitare il sovraccarico delle reti fognarie quando la pioggia cade intensamente e per un breve periodo;
- Il recupero dell'acqua piovana permette l'aumento dell'efficacia dei depuratori.

Download Progetti Tipo - Esempi di Installazione

pdf

dwg

Voce di Capitolato

Fornitura e posa in opera di Vasca Prefabbricata per il Recupero dell'Acqua Piovana da Interrare / Fuori Terra prodotta in SERIE DICHIARATA, codice VACM______ oppure con pareti dello spessore nominale a scelta di cm.10/15/20 codice VACM______ _S10/S15/S20, delle dimensioni esterne di cm.___x___xh___ da mc.____ con pareti dello spessore di cm.__ e fondo dello spessore di cm.__, prodotta dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzata in Cemento Armato Vibrato monoblocco, rinforzata con pilastri verticali e puntoni orizzontali in acciaio inox, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredata di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

Visualizza accessori associabili al capitolato

Configura di seguito la voce di capitolato con relativi accessori.

Configura voce di capitolato

Scarica Schema tipo Capitolato

Dimensionamento

Per il calcolo del volume della Vasca per il Recupero dell'Acqua Piovana si tiene conto del periodo secco medio, ovvero dei giorni durante i quali si puo' verificare l'assenza di pioggia.

Es. considerando un periodo secco di giorni 30 ipotizziamo un consumo giornaliero di litri 270 pertanto:
270x365= litri 98.550 x 30:365= litri 8.100 - 9000 volume utile di accumulo, percui la Vasca prefabbricata in cemento per il Recupero dell'Acqua Piovana dovra' essere almeno di litri 10.000 (mc.10).

Linea Accessori Edil Pluvius

Debatterizzatore

Debatterizzatore composto da:
-apparecchiatura per la disinfezione dell’acqua in sistemi di trattamento domestici;
-costruzione compatta, camera di sterilizzazione in AISI 304 lucidato completa di n.2 clips di fissaggio diametro 2,5";
-fornito di gruppo di alimentazione e accensione a circuito elettronico miniaturizzato, contenitore a spina e cavo di collegamento;
-completo di led di segnalazione funzionamento;
-guaina lampada quarzo;
-conformi alle prescrizioni delle normativ CE di sicurezza;
-pressione di esercizio massima pari a 7 bar;
-range di temperatura 2 ÷ 40 °C;
-alimentazione elettrica 230V 50 Hz;
-irraggiamento > 30 mJ/cm²;
-grado di protezione IP42;
-durata lampada 10.000 ore.

Conformità:
- D.M N°174/2004
- D.M N°25/2012

Elettropompa Autoadescante da 0,8 HP - 0,6 KW

Elettropompa Autoadescante da 0,8 HP - 0,6 KW (Q=0-50 lt/m - H=40-15 mt) 230-240 V.
POMPA DI RILANCIO ACQUA PIOVANA PER IRRIGAZIONE con le seguenti caratteristiche:
-girante tecnopolimero;
-diffusore tecnopolimero;
-corpo idraulico inox 304;
-camicia inox 304;
-cavo elettrico H07RN8-F, 10 mt. con spina Schuko;
-max. numero avviamenti orari 20.

Elettropompa Autoadescante da 1,2 HP - 0,9 KW

Elettropompa Autoadescante da 1,2 HP - 0,9 KW (Q=0-60 lt/m - H=51-8 mt) 230-240 V.
POMPA DI RILANCIO ACQUA PIOVANA PER IRRIGAZIONE con le seguenti caratteristiche:
-girante tecnopolimero;
-diffusore tecnopolimero;
-corpo idraulico inox 304;
-camicia inox 304;
-cavo elettrico H07RN8-F, 10 mt. con spina Schuko;
-max. numero avviamenti orari 20.

Elettropompa Autoadescante da 1,5 HP - 1,10 KW

Elettropompa Autoadescante da 1,5 HP - 1,10 KW (Q=0-145 lt/m -H=51-9 mt) 230-240 V.
POMPA DI RILANCIO ACQUA PIOVANA PER IRRIGAZIONE con le seguenti caratteristiche:
-girante tecnopolimero;
-diffusore tecnopolimero;
-corpo idraulico inox 304;
-camicia inox 304;
-cavo elettrico H07RN8-F, 10 mt. con spina Schuko;
-max. numero avviamenti orari 20.

Filtro Aspirazione con Maglia Fine

Filtro Aspirazione con Maglia Fine in acciaio Inox 0,3 mm, composto da:
-valvola di ritegno da 1";
-tubo flessibile 2 mt fissato con fascetta Inox;
-gomito 90° per tubo PE da 1";
-sfera galleggiante in polietilene Ø 15 cm.

Filtro Aspirazione con Maglia Grossa

Filtro Aspirazione con Maglia Grossa in acciaio Inox 1,2 mm, composto da:
-valvola di ritegno da 1";
-tubo flessibile 2 mt fissato con morsetto in acciaio Inox;
-gomito 90° per connessione al tubo PE da 1", 32x32 mm;
-sfera galleggiante in polietilene Ø 15 cm.

Filtro Aspirazione con Maglia Grossa Senza Valvola

Filtro Aspirazione con Maglia Grossa in acciaio Inox 1,2 mm, SENZA VALVOLA, composto da:
-tubo di aspirazione flessibile lunghezza 1 mt in poliuretano con spirale in acciaio incorporata per versione da 1"1/4;
-sfera galleggiante in polietilene Ø 15 cm.

Filtro per Acqua Piovana DN100

Filtro per Acqua Piovana DN100 avente le seguenti caratteristiche:
-DN100 (110 mm);
-diametro per tutte le tubazioni di E/U/Scarico;
-max area 200 m²;
-inserto filtrante in acciaio inox da 0,37 mm;
-dislivello E/U 5 cm.

Filtro con Griglia Fine fino a 500 m²

Filtro con Griglia Fine fino a 500 m² avente le seguenti caratteristiche:
alloggiamento in polipropilene, filtro in acciaio inossidabile, dimensione della griglia filtrante di 0,44 mm
Drenaggio in conformità DIN EN 12056 / EN 752 e DIN 1989.

Vantaggi del sistema:
-sicurezza del drenaggio;
-separazione completa dallo sporco;
-ossigenazione dell’acqua piovana mediante il moto vorticoso;
-manutenzione ridotta;
-grande efficienza nel risparmio d'acqua.

Ingresso acqua piovana DN150
Uscita acqua piovana DN100
Scarico acqua piovana DN150
Dislivello E/U 50cm.

Filtro con Griglia Fine fino a 3000 m²

Filtro con Griglia Fine fino a 3000 m² avente le seguenti caratteristiche:
installazione su tubazioni interrate o interne agli edifici, civili o industriali.
Rispetta lo standard tedesco ATV testato per veicoli fino a 60t.
Alloggiamento in polipropilene, filtro in acciaio inossidabile.
Dimensione della griglia filtrante 0,38 mm.
Composto da alloggiamento, cerchiatura di irrigidimento certificata per la sicurezza dei bambini, coperchio in alluminio o acciaio, inserto filtrante, basamento e maniglia lunga 50 cm.
Drenaggio in conformità
DIN EN 12056 / EN 752,
conforme a DIN1989.

Vantaggi del sistema:
-sicurezza del drenaggio;
-separazione completa dallo sporco;
-ossigenazione dell’acqua piovana mediante il moto vorticoso;
-manutenzione ridotta;
-grande efficienza nel risparmio d'acqua.

Ingresso acqua piovana DN300
Uscita acqua piovana DN200
Scarico acqua piovana DN300
Dislivello E/U 100cm.

Kit Recupero Acqua Piovana con Elettropompa Autoadescante

Kit Recupero Acqua Piovana con Elettropompa Autoadescante con le seguenti caratteristiche:
-reintegro automatico in caso di mancanza acqua piovana;
-segnalazione livello di guardia;
-segnalazione livello di utilizzo acqua piovana;
-segnalazione reintegro in funzione;
-protezione quadro IP 54;
-segnalazione impianto alimentato;
-potenza totale assorbita 13 W;
-alimentazione 230 V-50 Hz.

Il KIT comprende i seguenti componenti:
-Elettropompa Autoadescante da 1,2 HP - 0,9 KW (Q=0-60 lt/m - H=51-8 mt);
-elettrovalvola normalmente chiusa;
-elettrovalvola con attacchi da 1/2"femmina;
-corpo elettrovalvola in ottone;
-sonde di livello in acciaio inox;
-cavo alimentazione lunghezza 2m con spina Schuko;
-cavo elettrovalvola lunghezza 2m;
-cavo sonde lunghezza 20m;
-supporto rottura di flusso;
-pannello di fissaggio;
-sostegno tubo di scarico;
-valvola di ritegno in tecnopolimero.

Si consiglia, per una corretta installazione e gestione, l'integrazione di un serbatoio di compenso da 24 lt realizzato in acciao inox AISI304 (a richiesta).

Kit di Rilancio Acqua Piovana per Irrigazione da 0,8 HP - 0,6 KW

KIT DI RILANCIO ACQUA PIOVANA PER IRRIGAZIONE da 0,8 HP - 0,6 KW composto da:

*ELETTROPOMPA Autoadescante da 0,8 HP - 0,6 KW (Q=0-50 lt/m - H=40-15 mt) 230-240 V, con le seguenti caratteristiche:
-girante tecnopolimero;
-diffusore tecnopolimero;
-corpo idraulico inox 304;
-camicia inox 304;
-cavo elettrico H07RN8-F, 10 mt. con spina Schuko;
-max. numero avviamenti orari 20;

*FILTRO ASPIRAZIONE CON MAGLIA GROSSA in acciaio Inox 1,2 mm, con le seguenti caratteristiche:
-valvola di ritegno da 1";
-tubo flessibile 2 mt fissato con morsetto in acciaio Inox;
-gomito 90° per connessione al tubo PE da 1", 32x32 mm;
-sfera galleggiante in polietilene Ø 15 cm;

*PIPING mandata in pvc da 1"1/4 fino a raggiungimento parete esterna.

Kit di Rilancio Acqua Piovana per Irrigazione da 1,2 HP - 0,9 KW

KIT DI RILANCIO ACQUA PIOVANA PER IRRIGAZIONE da 1,2 HP - 0,9 KW composto da:

*ELETTROPOMPA Autoadescante da 1,2 HP - 0,9 KW (Q=0-60 lt/m - H=51-8 mt) 230-240 V, con le seguenti caratteristiche:
-girante tecnopolimero;
-diffusore tecnopolimero;
-corpo idraulico inox 304;
-camicia inox 304;
-cavo elettrico H07RN8-F, 10 mt. con spina Schuko;
-max. numero avviamenti orari 20;

*FILTRO ASPIRAZIONE CON MAGLIA GROSSA in acciaio Inox 1,2 mm, con le seguenti caratteristiche:
-valvola di ritegno da 1";
-tubo flessibile 2 mt fissato con morsetto in acciaio Inox;
-gomito 90° per connessione al tubo PE da 1", 32x32 mm;
-sfera galleggiante in polietilene Ø 15 cm;

*PIPING mandata in pvc da 1"1/4 fino a raggiungimento parete esterna.

Kit di Rilancio Acqua Piovana per Irrigazione da 1,5 HP - 1,10 KW

KIT DI RILANCIO ACQUA PIOVANA PER IRRIGAZIONE da 1,5 HP - 1,10 KW composto da:

*ELETTROPOMPA Autoadescante da 1,5 HP - 1,10 KW (Q=0-145 lt/m - H=51-9 mt) 230-240 V, con le seguenti caratteristiche:
-girante tecnopolimero;
-diffusore tecnopolimero;
-corpo idraulico inox 304;
-camicia inox 304;
-cavo elettrico H07RN8-F, 10 mt. con spina Schuko;
-max. numero avviamenti orari 20;

*FILTRO ASPIRAZIONE CON MAGLIA GROSSA in acciaio Inox 1,2 mm, con le seguenti caratteristiche:
-valvola di ritegno da 1"1/4;
-tubo flessibile 2 mt fissato con morsetto in acciaio Inox;
-sfera galleggiante in polietilene Ø 15 cm;

*PIPING mandata in pvc da 1"1/4 fino a raggiungimento parete esterna.

Modulo di Gestione Acqua Piovana

Modulo di Gestione Acqua Piovana con le seguenti caratteristiche:
-reintegro automatico in caso di mancanza acqua piovana;
-segnalazione livello di guardia;
-segnalazione livello di utilizzo acqua piovana;
-segnalazione reintegro in funzione;
-protezione quadro IP 54;
-segnalazione impianto alimentato;
-potenza totale assorbita 13 W;
-alimentazione 230 V-50 Hz.

Il Modulo comprende i seguenti componenti:
-elettrovalvola normalmente chiusa;
-elettrovalvola con attacchi da 1/2"femmina;
-corpo elettrovalvola in ottone;
-sonde di livello in acciaio inox;
-cavo alimentazione lunghezza 2m con spina Schuko;
-cavo elettrovalvola lunghezza 2m;
-cavo sonde lunghezza 20m.

Serbatoio di compenso da 24 lt

Serbatoio di compenso realizzato in acciaio inox AISI304 da 24 lt completo di staffaggio e carpenteria inox.

Edil Impianti2 in collaborazione con

Rainsteel - Recupero Acqua Piovana

Steelpumps - water pump division

Misure Vasche Recupero Acqua Piovana

Per visualizzare le misure del prodotto rimandiamo alle misure della Vasca Prefabbricata in Cemento e relative Prolunghe e Coperture.
