Fire protection Tanks and Systems
Fire protection rooms
Prodotto con calcestruzzo SCC
Autocompattante addittivato di silica fume (fumo di silice o microsilice). Completo di scala in acciao e gradini alla marinara; ideale per Camerette di ispezione sotterranee.
Premessa
La nuova gamma di pozzetti "IDRIKO" è composta da elementi prefabbricati in cemento armato prodotti dalla Edil Impianti2 con materiali certificati CE.
La caratteristica principale di IDRIKO è quella di resistere alla esposizione/contatto con liquidi e ambienti potenzialmente aggressivi SENZA la necessità di resinatura e\o trattamenti impermeabilizzanti protettivi.
Caratteristiche e Funzionamento delle camerette in cemento
La progettazione è stata eseguita per effettuare il montaggio su nuove condotte o collettori fognari esistenti, il peso è stato calcolato in modo da consentire la posa in opera con mezzi meccanici di piccole dimensioni. La predisposizione dei moduli (base+prolunga+lastra di copertura) con impronte indebolite o fori carotati sulle pareti verticali permette il montaggio con tubazioni provenienti da tutte le direzioni e da quote diverse. La struttura fibrorinforzata realizzata con fibre d'acciaio GREESMIX5® (Brevetto N.0001421398 rilasciato dal Ministero dello Sviluppo Economico) è idonea a grandi profondità e a interramenti eccezionali, è inoltre completo di lastra di copertura carrabile per mezzi pesanti (prima 1a categoria stradale) dotata di fori ispezionabili (passo d'uomo) standard cm.60 o su misura.
Voce di Capitolato

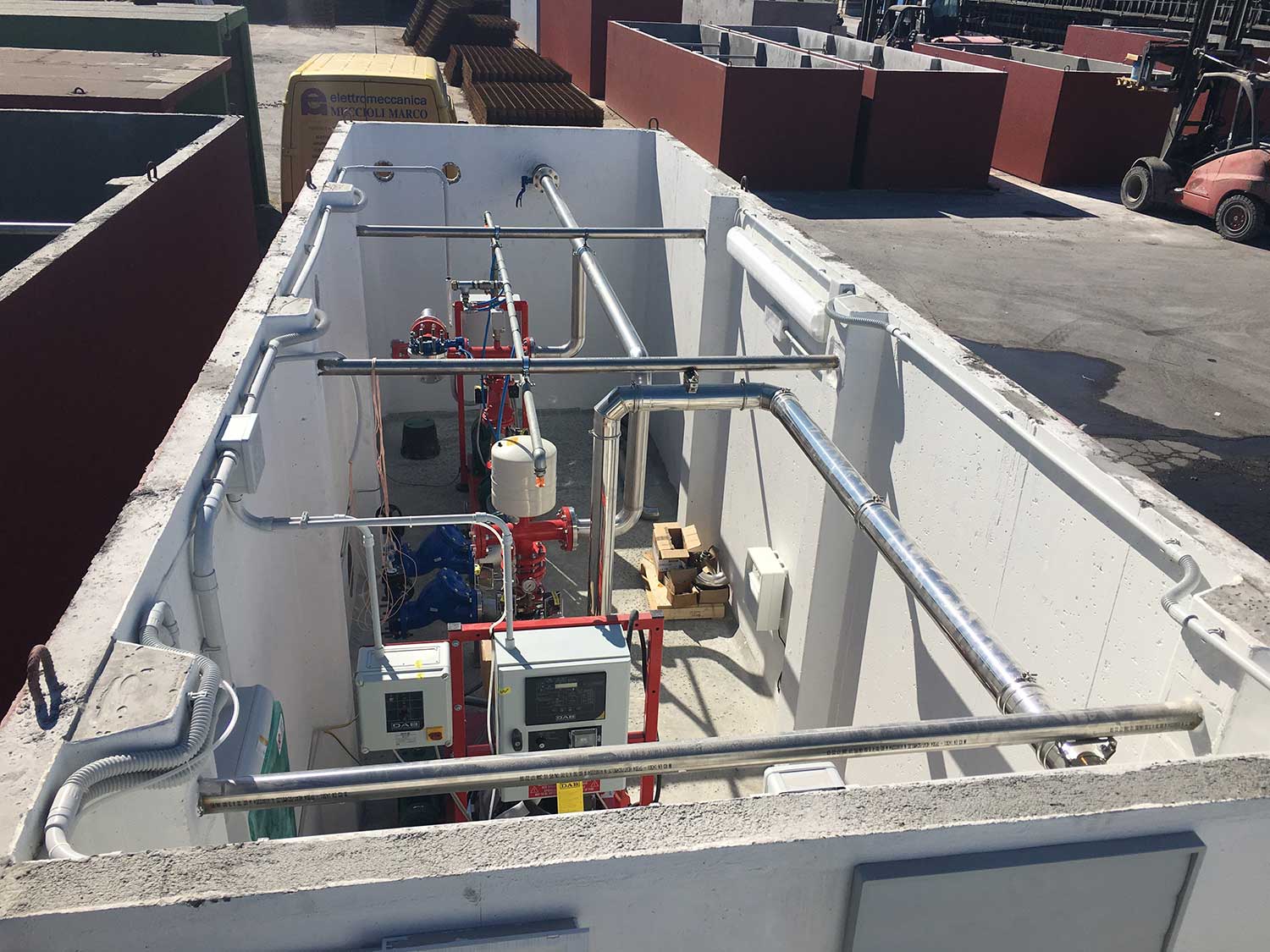

Fornitura e posa in opera di Locale Tecnico Antincendio prefabbricato da Interrare R60/A1 a norma UNI 11292 prodotto in SERIE DICHIARATA, delle dimensioni esterne di cm.___x___xh___ , con pareti dello spessore di cm.__ e fondo dello spessore di cm.__ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in Cemento Armato Vibrato monoblocco, rinforzato se necessario con pilastri verticali e puntoni orizzontali in acciaio inox, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Locale Tecnico da Interrare viene fornito completo di:
- n.1 setto divisorio interno + n.1 porta d’accesso R60 dimensioni minime cm.90x205 in lamiera d’acciaio classe A1;
- predisposizione per aerazione ventilazione interna locale;
- verniciatura superfici interne a mezzo pittura impermeabilizzante elastica antifessure colore bianco;
- n.1 predisposizione sul fondo di asola cm.70x70 per formazione pozzetto di alloggiamento pompe di sentina (pozzetto e sigillatura a carico dell'acquirente);
- n.1 copertura carrabile per traffico pesante (carichi stradali 1° categoria) monoblocco prefabbricata in c.a. completa di asole di collegamento a locale di accesso.
Relazione specifica per la reazione e resistenza al fuoco R60 firmata da ns. tecnico abilitato.
Sono esclusi oneri, versamenti, marche da bollo e presentazione nei pubblici uffici.
View accessories related to the Specifications
Configure the Supply Specification with the related accessories.
Modelli
La linea Idriko è prodotta in diversi modelli ed ognuno in vari dimensionamenti. Per preventivi e informazioni vi preghiamo di contattare il nostro Staff Tecnico al numero 0541.626370
Caratteristiche e Funzionamento
I Dissabbiatori Statici hanno il compito di trattenere le sabbie e altre sostanze minerali che potrebbero disturbare il processo di depurazione. Essi risultano sempre necessari nei trattamenti di prima pioggia dove la sabbia è presente in maggiore quantità, nei depositi di inerti, cave, nel recupero e riutilizzo di acqua negli stabilimenti balneari, settore ortofrutticolo (lavaggio ortaggi e frutta), impianti di depurazione civili e industriali, tratti autostradali.
I Dissabbiatori prodotti dalla Edil Impianti possono essere forniti corredati di sistema Automatico Estrazione Fanghi e pulizia vasca a mezzo di Eiettori Sommersi.
Edil Impianti 2 produce sistemi prefabbricati denominati Sghiaiatore \ Sghiaiatori posti generalmente all'imbocco dei corso di un canale per far depositare la ghiaia o altre materie solide trasportate dalla corrente; si consiglia di contattare l'ufficio tecnico per maggiori informazioni e dimensionamenti.
Voce di Capitolato
Fornitura e posa in opera di Locale Tecnico Antincendio prefabbricato da Interrare R60/A1 a norma UNI 11292 prodotto in SERIE DICHIARATA, delle dimensioni esterne di cm.___x___xh___ , con pareti dello spessore di cm.__ e fondo dello spessore di cm.__ , prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzato in Cemento Armato Vibrato monoblocco, rinforzato se necessario con pilastri verticali e puntoni orizzontali in acciaio inox, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredato di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Il Locale Tecnico da Interrare viene fornito completo di:
- n.1 setto divisorio interno + n.1 porta d’accesso R60 dimensioni minime cm.90x205 in lamiera d’acciaio classe A1;
- predisposizione per aerazione ventilazione interna locale;
- verniciatura superfici interne a mezzo pittura impermeabilizzante elastica antifessure colore bianco;
- n.1 predisposizione sul fondo di asola cm.70x70 per formazione pozzetto di alloggiamento pompe di sentina (pozzetto e sigillatura a carico dell'acquirente);
- n.1 copertura carrabile per traffico pesante (carichi stradali 1° categoria) monoblocco prefabbricata in c.a. completa di asole di collegamento a locale di accesso.
Relazione specifica per la reazione e resistenza al fuoco R60 firmata da ns. tecnico abilitato.
Sono esclusi oneri, versamenti, marche da bollo e presentazione nei pubblici uffici.
View accessories related to the Specifications
Configure the Supply Specification with the related accessories.
Dimensionamento
N.B. Tempi di separazione in funzione della granulometria della sabbia:
Ts = 5 min. considerando una granulometria della sabbia di circa 0,20-0,30 mm.
Ts= 25 min. considerando una granulometria della sabbia di circa 0,06-0,16 mm.
Dimensionamento del Dissabbiatore Statico:
Vs=Ts x Q
dove:
Vs = Volume di separazione;
Ts = Tempo di separazione;
Q = Portata.
Accessori
Sistema Automatico Estrazione Fanghi e Pulizia Vasca a mezzo di Eiettori Sommersi e Quadro Elettrico.
