Monoblocchi Prefabbricati in Cemento
Soluzione versatile per spazi stretti
Caratteristiche
MINIBLOCK prodotto da Edil Impianti 2 è un sistema versatile nato dalla volontà di offrire e posizionare i vantaggi di un monoblocco prefabbricato in c.a.v. anche dove sussistono difficoltà di spazi stretti, difficoltà all'utilizzo di autogru e\o necessità di sviluppare accumuli sviluppati in lunghezza con poco spazio in larghezza.
Dall'esperienza sviluppata con il prodotto IDRIKA, si è cercato di sviluppare un prodotto nuovo, con la possibilità di essere realizzato come elemento monoblocco in diverse altezze e dimensioni ma anche come elemento modulare sfruttando la parete lato corto o la parete lato lungo come partenza della modularità.

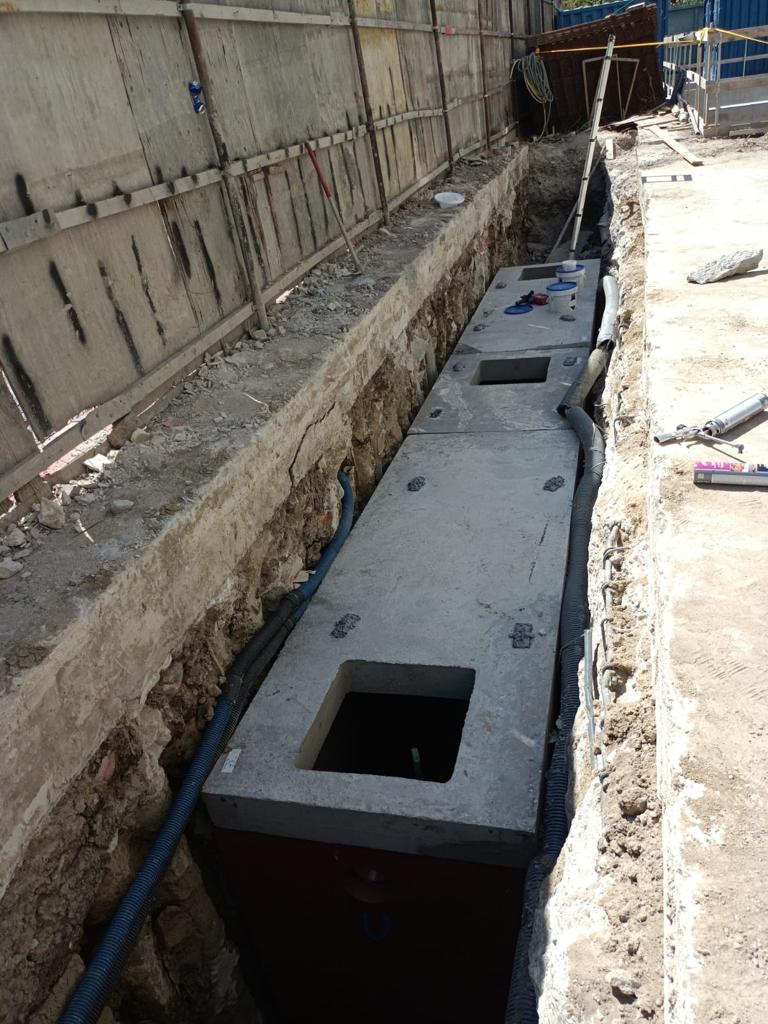

Questa flessibilità di realizzazione permette di trovare la soluzione ideale e di poter di conseguenza collocare dei prefabbricati monoblocco e/o modulari in tutte quelle situazioni di cantiere che presentano "corridoi verdi" tra gli edifici e le recinzioni, aree difficili a causa dei sottoservizi, realizzazione di cavedi o canali di servizio, necessità di vani tecnici di dimensioni adeguate per stazioni di sollevamento, contenimento per misuratori di portata elettromagnetici etc.etc.
Tipologie

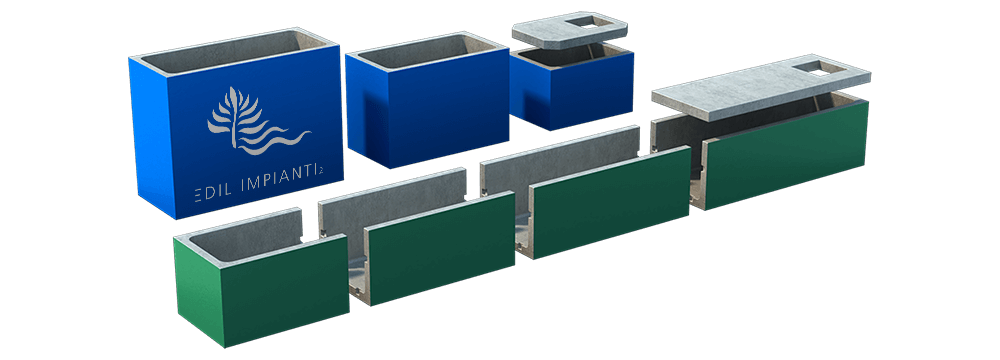

Le soluzioni Miniblock sono suddivise in:
- Vasche o Blocchi prefabbricati in cemento: è la tipica soluzione monoblocco, ideale per spazi ridotti sia in lunghezza che in larghezza;
- Moduli prefabbricati in cemento: soluzione a prefabbricati componibili, ideale per bacini caratterizzati da elevata lunghezza ma ridotta larghezza.
Voce di Capitolato
Fornitura e posa in opera di Vasca/Elemento modulare Prefabbricata/o da Interrare / Fuori Terra prodotta/o in SERIE DICHIARATA codice MINIBLOCK______ delle dimensioni esterne di cm.___x___xh___ , da mc.____ , con pareti dello spessore di cm.__/__ e fondo dello spessore di cm.12, prodotta/o dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzata/o in Cemento Armato Vibrato monoblocco, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredata di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Download Librerie B.I.M.
Scarica i nostri Modelli realizzati secondo la progettazione BIM (Building Information Modeling).
Misure Impianti Miniblock
Download
Filtrare tramite Tipologia di Blocco ed Altezza per visualizzare i Risultati.
(filtrare in base alla tipologia di blocco o in base all'altezza per ridurre i dati)
| Codice Articolo |
Volume totale int. (mc) |
Dimensioni esterne (cm) | Peso (ql) | ||
| Larghezza | Lunghezza | Altezza | |||
| MINIBLOCK1A | 1,2 | 120 | 170 | 100 | 20 |
| MINIBLOCK1B | 2,0 | 120 | 170 | 150 | 27 |
| MINIBLOCK1C | 2,8 | 120 | 170 | 205 | 35 |
| MINIBLOCK2A | 1,7 | 120 | 220 | 100 | 24 |
| MINIBLOCK2B | 2,6 | 120 | 220 | 150 | 33 |
| MINIBLOCK2C | 3,7 | 120 | 220 | 205 | 42 |
| MINIBLOCK3A | 2,1 | 120 | 270 | 100 | 29 |
| MINIBLOCK3B | 3,3 | 120 | 270 | 150 | 39 |
| MINIBLOCK3C | 4,7 | 120 | 270 | 205 | 49 |
| MINIBLOCK4A | 2,5 | 120 | 320 | 100 | 33 |
| MINIBLOCK4B | 4,0 | 120 | 320 | 150 | 44 |
| MINIBLOCK4C | 5,6 | 120 | 320 | 205 | 56 |
| MINIBLOCK1A-CX | 1,4 | 120 | 170 | 100 | 16 |
| MINIBLOCK1B-CX | 2,2 | 120 | 170 | 150 | 21 |
| MINIBLOCK1C-CX | 3,1 | 120 | 170 | 205 | 27 |
| MINIBLOCK2A-CX | 1,9 | 120 | 220 | 100 | 19 |
| MINIBLOCK2B-CX | 2,9 | 120 | 220 | 150 | 25 |
| MINIBLOCK2C-CX | 4,1 | 120 | 220 | 205 | 31 |
| MINIBLOCK3A-CX | 2,3 | 120 | 270 | 100 | 22 |
| MINIBLOCK3B-CX | 3,7 | 120 | 270 | 150 | 29 |
| MINIBLOCK3C-CX | 5,2 | 120 | 270 | 205 | 36 |
| MINIBLOCK4A-CX | 2,8 | 120 | 320 | 100 | 25 |
| MINIBLOCK4B-CX | 4,4 | 120 | 320 | 150 | 32 |
| MINIBLOCK4C-CX | 6,2 | 120 | 320 | 205 | 40 |
| MINIBLOCK1A-UX | 1,5 | 120 | 170 | 100 | 12 |
| MINIBLOCK1B-UX | 2,4 | 120 | 170 | 150 | 15 |
| MINIBLOCK1C-UX | 3,3 | 120 | 170 | 205 | 19 |
| MINIBLOCK2A-UX | 2,0 | 120 | 220 | 100 | 14 |
| MINIBLOCK2B-UX | 3,2 | 120 | 220 | 150 | 17 |
| MINIBLOCK2C-UX | 4,5 | 120 | 220 | 205 | 20 |
| MINIBLOCK3A-UX | 2,6 | 120 | 270 | 100 | 16 |
| MINIBLOCK3B-UX | 4,0 | 120 | 270 | 150 | 19 |
| MINIBLOCK3C-UX | 5,7 | 120 | 270 | 205 | 22 |
| MINIBLOCK4A-UX | 3,1 | 120 | 320 | 100 | 17 |
| MINIBLOCK4B-UX | 4,8 | 120 | 320 | 150 | 21 |
| MINIBLOCK4C-UX | 6,8 | 120 | 320 | 205 | 24 |
| MINIBLOCK1A-CY | 1,3 | 120 | 170 | 100 | 17 |
| MINIBLOCK1B-CY | 2,1 | 120 | 170 | 150 | 23 |
| MINIBLOCK1C-CY | 3,0 | 120 | 170 | 205 | 29 |
| MINIBLOCK2A-CY | 1,7 | 120 | 220 | 100 | 22 |
| MINIBLOCK2B-CY | 2,8 | 120 | 220 | 150 | 29 |
| MINIBLOCK2C-CY | 3,9 | 120 | 220 | 205 | 37 |
| MINIBLOCK3A-CY | 2,2 | 120 | 270 | 100 | 26 |
| MINIBLOCK3B-CY | 3,4 | 120 | 270 | 150 | 35 |
| MINIBLOCK3C-CY | 4,8 | 120 | 270 | 205 | 44 |
| MINIBLOCK4A-CY | 2,6 | 120 | 320 | 100 | 30 |
| MINIBLOCK4B-CY | 4,1 | 120 | 320 | 150 | 40 |
| MINIBLOCK4C-CY | 5,8 | 120 | 320 | 205 | 51 |
| MINIBLOCK1A-UY | 1,4 | 120 | 170 | 100 | 15 |
| MINIBLOCK1B-UY | 2,2 | 120 | 170 | 150 | 19 |
| MINIBLOCK1C-UY | 3,1 | 120 | 170 | 205 | 24 |
| MINIBLOCK2A-UY | 1,8 | 120 | 220 | 100 | 19 |
| MINIBLOCK2B-UY | 2,9 | 120 | 220 | 150 | 25 |
| MINIBLOCK2C-UY | 4,1 | 120 | 220 | 205 | 31 |
| MINIBLOCK3A-UY | 2,3 | 120 | 270 | 100 | 23 |
| MINIBLOCK3B-UY | 3,5 | 120 | 270 | 150 | 31 |
| MINIBLOCK3C-UY | 5,0 | 120 | 270 | 205 | 38 |
| MINIBLOCK4A-UY | 2,7 | 120 | 320 | 100 | 28 |
| MINIBLOCK4B-UY | 4,2 | 120 | 320 | 150 | 36 |
| MINIBLOCK4C-UY | 6,0 | 120 | 320 | 205 | 45 |
I dati riportati sono indicativi
